AFG-3031 &AFG-3032& AFG-3021&AFG-3022
1uHz~20/30MHz，20Vpp，1/2 Ch
任意波形250MSa/s，16bit分辨率，8M纪录长度
隔离通道电路设计
最大支持6台12Ch同步相位操作
谐波信号发生器
双通道机型支持SUM调变、耦合、追踪和相位功能
独立设置脉冲波参数
内置AM/FM/PM/FSK/PWM/SUM调变、扫描和Burst功能
提供USB/LAN/GPIB(选配)仪器控制接口

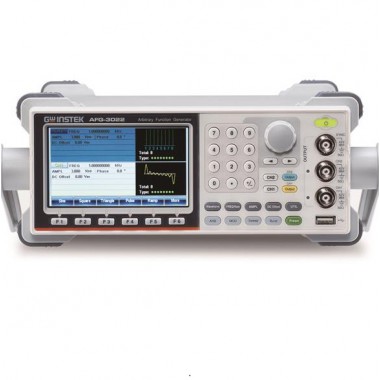

固纬电子推出AFG-3000系列分别为20MHz/30MHz单隔离信道及双隔离信道的任意波形信号产生器，适用于工业，科学研究及教育领域。在隔离式输出的设计中，所有输出通道接地与大地是隔离的，适用在浮动电路的测试应用中，例如与电源供应器的 DC 电压串接后，直流加交流的输出最高可达到+42V 或-42V。而且双通道可以各自独立使用或多台仪器同时输出使用而无需考虑接地参考的问题，例如车用电子的发动机控制器或传动装置等等。它们提供250 MSa/s取样率、16位分辨率、8 M点内存深度的任意波形特性。除了将预先编辑好的波形档案下载到内存中，产生任意波形以外，用户还可利用 AFG-3000 系列内建的 DSOlink 功能，将固纬电子数字示波器所量到的信号复制产生出来。
AFG-3000系列支持多通道同步相位运行，最高可达6台及12通道的相位同步。用户可以通过外部信号源输入10 MHz的原子钟频率标准，以提高频率输出的精确度。支持频率扫瞄及振幅扫瞄，可以和线性/对数，单向(锯齿波)/双向(三角波)，连续/单次触发/门限触发的功能结合，以不同的扫瞄方式以达到各种应用需求。频率扫瞄可以测试电子组件如滤波器及低频放大器等的频率响应等等。振幅扫瞄可以模拟振动测试（与振动测试仪结合使用）、各种材料的疲劳老化测试及低频放大器的线性度测试等等。
快速选型
| 型号 | 频率范围 | 采样率 | 分辨率 | 波形长度 | 通道数 |
| AFG-3031 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3032 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 2 |
| AFG-3021 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3022 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 2 |
| 详细规格 | |||||
| AFG-3031 | AFG-3032 | AFG-3021 | AFG-3022 | ||
| 通道数 | |||||
| 1 | 2 | 1 | 2 | ||
| 特点 | |||||
| 输入输出接地 | 信道1，信道2，同步输出，调变输入，调变输出和10MHz参考输入的接地信号是独立的,与仪器壳体隔离。绝缘接地信号和壳体之间的耐电压为42 V峰值最大（DC+ AC峰值）。其它接地信号连接到壳体上。 | ||||
| 信道1及信道2的接地 | --- | 单独隔离 | --- | 单独隔离 | |
| 标准波形 | 正弦波，方波，三角波，斜波，脉冲波，噪声波，谐波，直流 | ||||
| 任意波形 | |||||
| 取样率 | 250 MSa/s | ||||
| 重建率 | 125MHz | ||||
| 内存长度 | 8M 点 | ||||
| 振幅分辨率 | 16 位 | ||||
| 非挥发性内存 | 10组8M 波形(1) | ||||
| 可定义的波形输出 | 任意2 至 8M 点 | ||||
| 触发 | 外部 | ||||
| 内建函数波形 | Sinc、指数上升、指数下降、高斯、半正弦等等共有65种 | ||||
| 频率特性 | |||||
| 正弦波/方波 | 1uHz至30MHz | 1uHz至20MHz | |||
| 脉冲波 | 1uHz至25MHz | 1uHz至20MHz | |||
| 三角波/斜波 | 1uHz至1MHz | ||||
| 分辨率 | 1uHz | ||||
| 准确性 | 稳定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |||
| 老化率 | ±1 ppm, per 1 year | ||||
| 误差 | ≦ 1 uHz | ||||
| 输出特性(2) | |||||
| 振幅 | 范围 | 1 mVpp to 10 Vpp ( 50Ω负载)；2 mVpp to 20 Vpp (开路) | |||
| 准确度 | ± 1%设定下±1 mVpp(于 1 kHz,>10 mVpp) | ||||
| 分辨率 | 0.1 mV 或 4 digits | ||||
| 平坦度 | 0.1dB: <10 MHz ；0.2 dB: 10 MHz 至 30 MHz (相对于1 kHz正弦波于50Ω负载) | ||||
| 单位 | Vpp, Vrms, dBm, | ||||
| 偏压 | 范围 | ±5 Vpk ac +dc (50Ω负载)；±10Vpk ac +dc (开路) | |||
| 准确度 | 1% 设定下+ 2 mV+ 0.5%的振幅 | ||||
| 波形输出 | 阻抗 | 50Ω (固定)；> 10MΩ (输出关闭) | |||
| 输入保护 | 短路保护, 超载继电器自动禁用主输出 | ||||
| 同步输出 | 准位 | TTL相容于 >1kΩ | ── | TTL相容于>1kΩ | ── |
| 阻抗 | 50Ω | ||||
| 正弦波特性 | |||||
| 谐波失真(5) | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp | ||||
| 总谐波失真 | < 0.2%+0.1mVrms；DC to 20 kHz | ||||
| 寄生噪声 (非谐波)(5) | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～30MHz | ||||
| 相位噪声 | ＜-110dBc/Hz 典型值 ,15kHz偏移, 载波为10MHz | ||||
| 方波特性 | |||||
| 上升/下降时间 | <8 ns (3) | ||||
| 过激信号 | < 5% | ||||
| 非对称性 | 周期的1% +1 ns | ||||
| 周期比 | 20.0% 至 80.0% , ≦ 25 MHz ；40.0% 至 60.0% , 25 至 30MHz | ||||
| 抖动率 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||||
| 斜波特性 | |||||
| 线性度 | 峰值输出的＜ 0.1% | ||||
| 对称性 | 0% 至 100%(0.1% 分辨率) | ||||
| 脉冲波特性 | |||||
| 占空比 | -0.625* [(上升时间-0.6ns)+(下降时间-0.6ns)] | ||||
| 周期 | 周期≧宽度+0.625*[(上升时间-0.6ns) + (下降时间-0.6ns)] | ||||
| 占空比范围 | 0.017% 至 99.983% | ||||
| 占空比分辨率 | 0.00% | ||||
| 脉冲宽度范围 | 20ns至999830s | ||||
| 过激信号 | <5% | ||||
| 抖动 | 100 ppm + 50 ps | ||||
| 上升及下降时间 | 9.32 ns 至 799,900s (0.01ns 或 3 位数) | ||||
| 谐波产生器特性 | |||||
| 谐波阶数 | ≦8 | ||||
| 谐波种类 | 单数,偶数,全部,自定义；所有谐波的振幅及相位都可以设定 | ||||
| AM调变 | |||||
| 载波波形 | 正弦波,方波,三角波,斜波,脉冲波,任意波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | 0% 至 120.0% | ||||
| 信号来源 | 内部 / 外部 | ||||
| FM调变 | |||||
| 载波波形 | 正弦波,方波,三角波,斜波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | DC 至 30 MHz(1 uHz 分辨率) | DC 至 20 MHz(1 uHz 分辨率) | |||
| 信号来源 | 内部 / 外部 | ||||
| PM调变 | |||||
| 载波波形 | 正弦波,三角波,斜波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 相位偏移 | 0∘至360∘, 0.1∘分辨率 | ||||
| 信号来源 | 内部 | ||||
| SUM相加调变 | |||||
| 载波波形 | 正弦波,三角波,斜波,脉冲波,噪声 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 比例 | 0%至100%的载波振幅, 0.01%分辨率 | ||||
| 信号来源 | 内部/外部 | ||||
| PWM调变 | |||||
| 载波波形 | 方波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 偏移 | 脉冲宽度的0% ～ 100.0%, 0.1%分辨率 | ||||
| 信号来源 | 内部 / 外部 | ||||
| FSK调变 | |||||
| 载波波形 | 正弦波,方波,三角波,斜波,脉冲波 | ||||
| 调变波形 | 50%方波占空比 | ||||
| 内部频率 | 2 mHz 至 1 MHz | ||||
| 频率范围 | DC至30MHz | DC至20MHz | |||
| 信号来源 | 内部 / 外部 | ||||
| 扫瞄 | |||||
| 波形 | 正弦波,方波,三角波,斜波 | ||||
| 型态 | 频率,振幅 | ||||
| 功能 | 线性或对数 | ||||
| 方向 | 上或下 | ||||
| 起始/终止频率 | 波形的范围内的任何频率 | ||||
| 扫瞄时间 | 1 ms 至 500 s (1 ms分辨率) | ||||
| 触发模式 | 单次,外部,内部 | ||||
| 触发来源 | 内部/外部 | ||||
| 丛发 | |||||
| 波形 | 正弦波,方波,三角波,斜波，脉冲波，任意波(N-循环) | ||||
| 频率 | 1 uHz至30 MHz (4) | 1 uHz至20MHz (4) | |||
| 计数 | 1 至 1000000 循环或无限 | ||||
| 起始/终止相位 | -360.0∘至 +360.0∘ (0.1° 分辨率) | ||||
| 内部周期 | 1 us 至 500 s | ||||
| 网关来源 | 外部触发 | ||||
| 触发来源 | 单次,外部或内部速率 | ||||
| 触发延迟 | N-循环, 无限: 0us 至 100 s(1us分辨率) | ||||
| 外部调变输入 | |||||
| 类型 | AM, FM, PWM | ||||
| 电压范围 | ± 5V 满刻度 | ||||
| 输入阻抗 | 10kΩ | ||||
| 频率 | DC 至 20 kHz | ||||
| 外部触发输入 | |||||
| 型态 | FSK,丛发,扫瞄 | ||||
| 输入准位 | TTL 兼容 | ||||
| 斜度 | 上升或下降(可选择) | ||||
| 脉冲宽度 | > 100 ns | ||||
| 输入速率 | DC 至 1 MHz | ||||
| 输入阻抗 | 10kΩ,直流耦合 | ||||
| 等待时间 | 扫瞄：< 10 us (典型值)；丛发：< 100 ns (典型值) | ||||
| 抖动 | 扫瞄：2.5 us；丛发：1 ns; 脉冲波除外,300 ps | ||||
| 10MHz 参考输出 | |||||
| 输出电压 | 1 Vp-p/50Ω 方波 | ||||
| 输出阻抗 | 50Ω, 交流耦合 | ||||
| 输出频率 | 10MHz | ||||
| 10MHz 参考输入 | |||||
| 输入电压 | 0.5Vp-p 至 5 Vp-p | ||||
| 输入阻抗 | 1kΩ, 单端, 交流耦合 | ||||
| 输入频率 | 10MHz ± 0.5% | ||||
| 波形 | 正弦波或方波(50±5%占空比) | ||||
| 接地隔离 | 最大42Vpk | ||||
| 调变输出 | 只有AFG-3031/3021机种 | ||||
| 型态 | AM, FM, PM,PWM,SUM,扫瞄 | ||||
| 振幅范围 | ≧ 1Vpp | ||||
| 阻抗 | > 10kΩ典型值 | ||||
| 外部同步 | |||||
| 相位延迟(最大) | 串联接线: 39ns + (N-2)*39ns ± 25ns并联接线: (N-1)*6ns ± 25ns(N是连接仪器的数量) | ||||
| 最多的连接数量 | 串联接线: 4, 并联接线: 6 | ||||
| 适用功能 | 正弦波,方波,三角波,脉冲波,斜波,谐波,调变,扫瞄,丛发 | ||||
| 储存/呼叫 | 10组内存空间 | ||||
| 界面 | GPIB(选配), LAN, USB | ||||
| 屏幕 | 4.3 inch TFT LCD, 480 × 3 (RGB) × 272 | ||||
| 一般规格 | |||||
| 电源 | 交流电100～240V , 50～60Hz | ||||
| 消耗功率 | 85 VA | ||||
| 操作环境 | 符合规格的温度: 18 ~ 28∘C；工作温度 : 0 ~ 40∘C；相对湿度:≤ 80%, 0 ~ 40°C；≤ 70%, 35 ~ 40°C；安全等级： CAT Ⅱ | ||||
| 工作高度 | 2000 米 | ||||
| 污染程度 | IEC 61010 Degree 2, 室内使用 | ||||
| 储存温度 | -10 ~ 70∘C, 湿度: ≤70% | ||||
| 尺寸 (WxHxD) | 桌上型 : 265 (W) x 107 (H) x 374 (D) | ||||
| 重量 | 约. 4kg | ||||
| 安全性设计符合 | EN61010-1 | ||||
| EMC测试符合 | EN 55011, IEC-61326-1 | ||||
| 配件 | 测试线GTL-110× 1 (AFG-3031/AFG-3021),测试线GTL-110× 2 ( AFG-3032/AFG-3022),使用手册光盘×1,简易手册x1,电源线x1 | ||||
| (1). 总共十个波形可以被存储。（每个波形可以由最高8M点）。 | |||||
| (2). 当操作温度在0∘C至28∘C之外的范围,规格会添加输出幅度的1/10和偏移于每度∘C规范下（1年规范）。 | |||||
| (3). 边沿时间在高频率会降低。 | |||||
| (4). 正弦波及方波波形超过25MHz以上只被允许使用”无限”计数。 | |||||
| (5). 谐波失真及寄生噪声在低振幅时被限制在-70dBm的底噪。 | |||||
