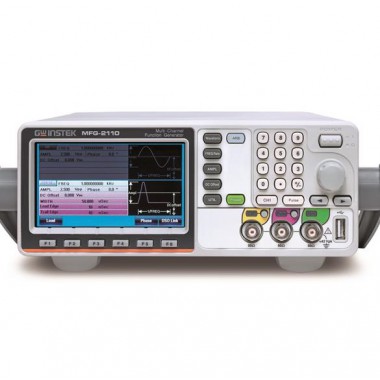

MFG-2000系列(MFG-2110，MFG-2120，MFG-2120MA，MFG-2130M，MFG-2160MF，MFG-2160MR，MFG-2230M，MFG-2260M，MFG-226)
可达5个通道同时输出，包括两个等性能可同步双通道，全功能脉冲信号发生器，全功能射频信号发生器，功率放大器
可同步AFG功能通道频率范围为1uHz至10/20/30/60MHz
全功能射频功能通道输出频宽(包含FG/ARB/Modulation功能) : 160/320MHz
可同步等性能双信道可达60MHz，并有多种“通道间相加、耦合、追踪、相位差…等相关性”功能
脉冲信号发生器可达25MHz
低频功率放大器可达100kHz，输出功率可达20dB/20W
"真实逐点输出"的任意波功能,取样率高达200MSa/s,100MHz波形重复率，分辨率14位，内存长度16k点
输出/输入端子跟机壳的大地隔离电路设计
150MHz带宽/8位的频率计数器
多种调变功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM
仪控界面：USB Host/ USB Device/ LAN (MFG-22XX only)
4.3" TFT 彩色显示
固纬电子推出的MFG-2000系列多通道任意波形信号产生器，包含基本款MFG-21XX与进阶款MFG-22XX系列。MFG-21XX 系列，其输出包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出;25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2160MF/MFG-2160MR)与功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能双通道任意波形信号产生器输出 ，25MHz脉冲信号发生器；160MHz 或320MHz RF 发生器(MFG-2260MFA/MFG-2260MRA)与功率放大器(MFG-2260MFA/MFG-2260MRA only).
MFG-2000 系列，通道数输出可达5种同时输出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1与CH2为两个频率为60MHz的等性能双通道AFG(任意波形信号发生器)；RF发生器，除了是一部标准AFG以外，正弦波部分还可产生最高320MHz与各种调变的RF信号；脉冲信号发生器，频率可达25MHz；功率放大器，是一个适用于音频范围的放大器。这5种不同功能通道分布在10个型号上，从基本的单通道AFG加脉冲信号产生器开始，到同时具备5种通道的型号，可以满足多种领域的教学与产业的应用。
MFG-2000中的AFG通道可输出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取样率、100MHz波形重复率、14位分辨率、16k点存储深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。RF产生器为一功能完整的AFG信号源(含ARB), 各种调变、Sweep等功能外,更增加了ASK,PSK等数字调变,且正弦波频率可达320MHz。25MHz的脉冲产生器为标准配备，可独立输出的脉冲产生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。功率输出可达20W, 放大倍率达20dB的可独立输入/输出功率放大器拥有DC-100KHz带宽,< 0.1%低失真，可用于音频信号的应用。
快速选型
| 型号 | 频率范围 | 通道数 | 调制/扫频/频率计数器 | 射频发生器 | 功率放大器 |
| MFG-2110 | 1uHz-10MHz | 1 | |||
| MFG-2120 | 1uHz-20MHz | 1 | |||
| MFG-2120MA | 1uHz-20MHz | 1 | √ | √ | |
| MFG-2130M | 1uHz-30MHz | 1 | √ | ||
| MFG-2160MF | 1uHz-60MHz | 1 | √ | 160MHz | |
| MFG-2160MR | 1uHz-60MHz | 1 | √ | 320MHz | |
| MFG-2230M | 1uHz-30MHz | 2 | √ | ||
| MFG-2260M | 1uHz-60MHz | 2 | √ | ||
| MFG-2260MFA | 1uHz-60MHz | 2 | √ | 160MHz | √ |
| MFG-2260MRA | 1uHz-60MHz | 2 | √ | 320MHz | √ |
| 详细规格 | ||||||
| CH1任意波形发生器 | CH2任意波形发生器 | 25MHz 脉冲发生器 | 射频发生器(任意波形发生器) | 功率放大器 | 调制/扫描/突发/频率计数器 | |
| MFG-2110 | ●10MHZ | ● | ||||
| MFG-2120 | ●20MHZ | ● | ||||
| MFG-2120MA | ●20MHZ | ● | ● | ● | ||
| MFG-2130M | ●30MHZ | ● | ● | |||
| MFG-2160MF | ●60MHZ | ● | ●160MHZ | ● | ||
| MFG-2160MR | ●60MHZ | ● | ●320MHZ | ● | ||
| MFG-2230M | ●30MHZ | ●30MHZ | ● | ● | ||
| MFG-2260M | ●60MHZ | ●60MHZ | ● | ● | ||
| MFG-2260MFA | ●60MHZ | ●60MHZ | ● | ●160MHZ | ● | ● |
| MFG-2260MRA | ●60MHZ | ●60MHZ | ● | ●320MHZ | ● | ● |
| 任意函数 | 任意波 | 内建 | ||||
| 取样率 | 200 MSa/s | |||||
| 重建率 | 100MHz | |||||
| 波形长度 | 16k 点 | |||||
| 振幅分辨率 | 14 位 | |||||
| 非易失性内存 | 10组 16k 点(1) | |||||
| 用户自定义输出部分 | 自点2~16384 (可选) | |||||
| 用户自定义标记输出部分 | 自点2 ~ 16384(可选) | |||||
| 输出模式 | 1~1048575 周期或无限模式 | |||||
| 频率特性 | 范围 | 正弦波 | 320MHz(最大) | |||
| 方波 | 25MHz(最大) | |||||
| 三角波, 斜波 | 1MHz | |||||
| 分辨率 | 1μHz | |||||
| 准确度稳定性 | ±20 ppm | |||||
| 老化率 | ±1 ppm, 每年 | |||||
| 误差 | ≤1μHz | |||||
| 输出特性(2) | 振幅范围 | 1mVpp ~ 10 Vpp (接 50Ω负载)2mVpp ~ 20 Vpp (开路) | ||||
| 精度 | 设定值的±2% ±1 mVpp(1 kHz/接 50Ω负载无直流偏压)) | |||||
| 分辨率 | 0.1mV 或 4 位 | |||||
| 平坦度 | ± 1% (0.1dB) ≦1MHz ；± 3% (0.3dB) ≦50 MHz；± 10% (0.9dB) ≦160MHz；± 30% (3dB) ≦320MHz；(正弦波相对于1 kHz/接 50Ω负载) | |||||
| 单位 | Vpp, Vrms, dBm | |||||
| 偏压 | 范围 | ±5 Vpk ac +dc接 50Ω负载)±10Vpk ac +dc (开路) | ||||
| 准确度 | 1% 设定+ 5mV+ 0.5% 振幅 | |||||
| 波形输出 | 阻抗 | 50Ω 典型值 (固定)；> 10MΩ (输出无效时) | ||||
| 保护 | 短路保护；超载继电器自动禁用主输出 | |||||
| 接地隔离 | 42Vpk 最大 | |||||
| 同步输出 | 范围 | TTL-相容>1kΩ | ||||
| 阻抗 | 50Ω 标准 | |||||
| 接地隔离 | 42Vpk 最大 | |||||
| 正弦波特性(3) | 谐波失真 | –60 dBc DC～200kHz, Ampl>0.1 Vpp；–55 dBc 200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc 1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc 10MHz～320MHz, Ampl＞0.1Vpp | ||||
| 总谐波失真 | < 0.1% (Ampl>1Vpp) DC~100 kHz | |||||
| 方波特性 | 上升/下降时间 | <15ns | ||||
| 过激信号 | <5% | |||||
| 非对称性 | 周期的1% +5 ns | |||||
| 占空比 | 0.01% to 99.99%(受限于当前频率设定) | |||||
| 抖动 | 20ppm+500ps(4) | |||||
| 斜波特性 | 线性度 | <峰值输出的 0.1% | ||||
| 对称性 | 0% ~ 100% | |||||
| 脉冲波特性 | 频率 | 1uHz~25MHz | ||||
| 脉冲宽度 | ≧20nS(受限于当前频率设定) | |||||
| 占空比 | 0.01%~99.99%(受限于当前频率设定) | |||||
| 过激 | <5% | |||||
| 抖动 | 20ppm +500ps(4) | |||||
| AM 调制 | 载波波形 | 正弦波,方波,三角波,斜波,脉冲波,任意波 | ||||
| 调制波形 | 正弦波, 方波, 三角波, 上斜波, 下斜波 | |||||
| 调制频率 | 2mHz~20kHz (内部) DC ~ 20kHz (外部) | |||||
| 深度 | 0% to 120.0% | |||||
| 信号来源 | 内部 / 外部 | |||||
| FM 调制 | 载波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 调制波形 | 正弦波, 方波, 三角波, 上斜波, 下斜波 | |||||
| 调制频率 | 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部) | |||||
| 峰值偏移 | DC ~ 最大频率 | |||||
| 信号来源 | 内部 / 外部 | |||||
| PM | 载波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 调制波形 | 正弦波, 方波, 三角波,上斜波, 下谐波 | |||||
| 调制频率 | 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部) | |||||
| 相位偏移 | 0∘~360.0∘ | |||||
| 信号来源 | 内部 / 外部 | |||||
| SUM | 载波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 调制波形 | 正弦波, 方波, 三角波,上斜波, 下斜波 | |||||
| 调制频率 | 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部) | |||||
| SUM 深度 | 0%~100.0% | |||||
| 信号来源 | 内部 / 外部 | |||||
| PWM | 载波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 调制波形 | 正弦波, 方波, 三角波,上斜波, 下斜波 | |||||
| 调制频率 | 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部) | |||||
| 相位偏移 | 0%~100.0% 脉冲宽度 | |||||
| 信号来源 | 内部 / 外部 | |||||
| FSK | 载波波形 | 正弦波, 方波, 三角波, 斜波, 脉冲波 | ||||
| 调制波形 | 50% 方波占空比 | |||||
| 内部频率 | 2 mHz ~ 1 MHz | |||||
| 频率范围 | 1μHz ~ 最大频率 | |||||
| 信号来源 | 内部 / 外部 | |||||
| 扫描 | 波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 类型 | 线性或对数 | |||||
| 扫描方向 | 上或下 | |||||
| 起始/终止频率 | 1uHz ~ 最大频率 | |||||
| 扫描时间 | 1ms ~ 500s | |||||
| 信号来源 | 内部 / 外部 | |||||
| 触发 | 单次, 外部, 内部. | |||||
| 标记 | 下降沿标记信号(可编程的) | |||||
| 信号来源 | 内部 / 外部 | |||||
| 丛发 | 波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 频率 | 1uHz~最大频率 | |||||
| 脉冲计数 | 1~1000000 循环或无限 | |||||
| 起始/终止相位 | -360.0∘~+360.0∘ | |||||
| 内部频率 | 1 us~500 s | |||||
| 门控来源 | 外部触发 | |||||
| 触发来源 | 单次, 外部, 内部. | |||||
| 触发延迟 | N循环, 无限 | 0s~100 s | ||||
| 外部触发输入 | 类型 | FSK, 丛发, 扫描p | ||||
| 输入电平 | TTL 相容 | |||||
| 斜度 | 上升或下降(可选择) | |||||
| 脉冲宽度 | >100ns | |||||
| 输入阻抗 | 10kΩ，DC 耦合 | |||||
| 外部调制输入 | 类型 | AM, FM, PM,SUM,PWM | ||||
| 电压范围 | ±5V 满量程 | |||||
| 输入阻抗 | 10kΩ | |||||
| 频率 | DC ~ 20kHz | |||||
| 接地隔离 | 42Vpk 最大 | |||||
| 触发输出 | 类型 | FSK,丛发, 扫描 | ||||
| 电平 | TTL 相容（接 50Ω负载） | |||||
| 脉冲宽度 | >450ns | |||||
| 最大速率 | 1MHz | |||||
| 扇出 | ≥4 TTL 负载 | |||||
| 阻抗 | 50Ω 典型值l | |||||
| 双信道功能(CH1/CH2) | 相位 | ‘-180∘ ~180∘同步相位 | ||||
| 追踪 | CH2=CH1 | |||||
| 耦合 | 频率(比率或差异)振幅 & DC 偏压 | |||||
| DSO连接 | √ | |||||
| 脉冲发生器 | 振幅 | 1mVpp ~ 2.5 Vpp (接 50Ω负载)2mVpp ~ 5 Vpp (开路) | ||||
| 偏压 | ±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路) | |||||
| 频率 | 1uHz~25MHz | |||||
| 脉冲宽度 | 20nS~999.9ks(受限于当前频率设定) | |||||
| 变数占空比 | 0.01%~99.99%(受限于当前频率设定) | |||||
| 前缘和后缘时间(5) | 10nS~ 20S(1ns 分辨率) (受限于当前频率和脉冲宽度设定l) | |||||
| 过激 | <5% | |||||
| 抖动 | 100ppm +500ps(4) | |||||
| 频率计数器 | 范围 | 5Hz ~ 150MHz | ||||
| 精度 | 时基精度±1count | |||||
| 时基 | ±20ppm (23˚C ±5˚C) | |||||
| 分辨率 | 最大分辨率为:100nHz for 1Hz, 0.1Hz for 100MHz. | |||||
| 输入阻抗 | 1kΩ/1pf | |||||
| 灵敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | |||||
| 接地隔离 | 42Vpk 最大 | |||||
| 射频发生器 | 波形 | 正弦波, 方波, 斜波, 脉冲波, 噪声波, 任意波 | ||||
| 振幅 | 1mVpp ~ 2 Vpp (MFG-2XXXMF) | |||||
| (接 50Ω负载) | 1mVpp ~ 1 Vpp (MFG-2XXXMR) | |||||
| 偏压 | ±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路) | |||||
| 频率 | 1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR) | |||||
| 调制/扫描 | 调制类型 | AM,FM,PM,FSK,PWM (具体与 CH1 调制规格一样) | ||||
| 扫描类型 | 频率 | |||||
| 信号来源 | 内部/外部（内部仅有AM,FM,PM, PWM) | |||||
| PSK | 载波波形 | 正弦波, 方波, 三角波, 斜波, 脉冲波 | ||||
| 调制波形 | 50% 占空比 | |||||
| 内部频率 | 2 mHz ~ 1 MHz | |||||
| 相位范围 | 0∘~360.0∘ | |||||
| 信号来源 | 内部 / 外部 | |||||
| ASK | 载波波形 | 正弦波, 方波, 三角波, 斜波, 脉冲波 | ||||
| 调制波形 | 50% 占空比 | |||||
| 内部频率 | 2 mHz ~ 1 MHz | |||||
| 振幅范围 | 0%~100.0% | |||||
| 信号来源 | 内部 / 外部 | |||||
| 任意函数 | 取样率 | 200 MSa/s | ||||
| 波长 | 16k 点 | |||||
| 振幅分辨率 | 14 位 | |||||
| 使用者自定义输出部分 | 自点 2~16384 (可选择的) | |||||
| 抖动 | 20ppm +5ns | |||||
| 功率放大器 | 输入阻抗 | 10KΩ | ||||
| 输入电压 | 1.25Vpmax | |||||
| 工作模式 | 定压 | |||||
| 增益 | 20dB | |||||
| 输出功率（RL=8Ω） | 20W(方波） | |||||
| 输出电压 | 12.5Vpmax | |||||
| 输出电流 | 1.6Amax | |||||
| 上升/下降时间 | <2.5uS | |||||
| 全功率带宽 | DC-100KHz | |||||
| 过激 | 1:12:00 | |||||
| 总谐波失真 | < 0.1% (振幅>1Vpp)20Hz~20 kHz | |||||
| 接地隔离 | 42Vpk 最大 | |||||
| 保存/调取 | 10 组设定存储 | |||||
| 界面 | LAN, USB | |||||
| 显示 | 4.3’’ TFT LCD;480 × 3 (RGB) × 272 | |||||
| 一般规格 | 电源 | AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz | ||||
| 消耗功率 | 30W 或 80W(带功率输出) | |||||
| 操作环境 | 符合规格的温度 : 18 ~ 28˚C操作温度 :0 ~ 40˚C相对湿度:≤ 80%, 0 ~ 40˚C≤ 70%, 35 ~ 40˚C安装类别： CAT II | |||||
| 工作高度 | 2000 米 | |||||
| 污染度 | IEC 61010 2度, 室内使用 | |||||
| 储存温度 | -10~70˚C, 湿度: ≤70% | |||||
| 尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | |||||
| 重量 | 约. 2.5kg | |||||
| 安全设计 | EN61010-1 | |||||
配件
GTL-101× 1(MFG-21XX)
GTL-101× 2(MFG-22XX)
使用指南 ×1
CD (用户手册 + 软件) ×1
电源线×1
选购配件
GTL-246, USB A型转B型测试线
