AFG-125/225/125P/225P
频率范围 1μHz - 25MHz
提供单/ 双通道以及可切换独立直流电源输出
提供120MSa/s, 10bit, 4k 点任意波信号功能
内置AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
双信道等性能输出, 支持耦合, 跟踪, 相位操作（仅双通道机种AFG-225/225P支持）
具备独立2.5V, 3.3V, 5V/1A直流电源, 可直接进行数字电路实验（仅AFG-125P/225P支持）
内建USB通讯接口与免费的电脑控制软件
可与GDS-2000A系列示波器无缝整合, 实现示波器, 逻辑分析仪, 信号源以及电源供应器等全方位多功能测试系统

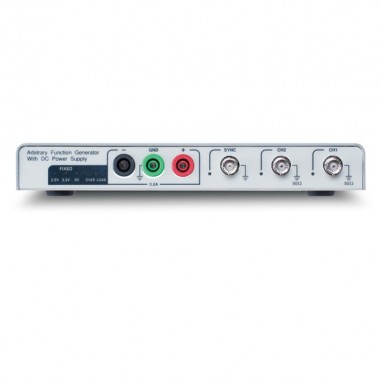

固纬电子推出一款轻巧紧凑的兼具直流电源的任意波信号源模块AFG-100/200 series.其与GDS-2000A系列数字示波器可无缝对接, 并可完美的嵌入于GDS-2000A示波器底座下, 使示波器, 逻辑分析仪, 信号源以及电源供应器四者结合, 极大的节约了实验桌的空间。其中AFG-225P提供等性能的双通道功能，具有25MHz频率带宽（正弦波/方波）,1uHz分辨率, 内置正弦波, 方波, 脉冲波, 三角波以及噪声波.对于任意波功能, 2个通道都提供120MSa/s采样率, 10位分辨率，4k的纪录长度, 同时内置66种任意波供用户选择. 另外,AFG-225P还提供AM/ FM/ PM/ FSK/ SUM/ Bust调制, 扫频功能, 用于各种通信领域应用.
AFG-225P的两个通道可以进行独立或关联配置。提供耦合, 跟踪, 相位三种运算. 另外还提供2.5V/ 3.3V/ 5V; 0.6A的电源设输出，提供简单的供电需求, 给用户带来更多的便利.
AFG-100/200系列主要特点为输出振幅2.5Vpp(连接50欧姆负载)，频率范围可至25MHz，频率分辨率为1uHz；内建正弦波，方波，三角波及噪声信号。方波可调整占空比范围从1％至99％，可当作脉冲信号应用。使用者可以透过GDS-2000A的FG-APP程序选择内建的66种波形进行任意编辑。AFG-100/200系列可以支持AM/PM/FSK/SUM调变，频率扫描，Burst及耦合功能，适用于各种通讯领域。
快速选型
| 型号 | 频率范围 | 采样率 | 分辨率 | 波形长度 | 通道数 |
| AFG-125 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
| AFG-125P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
| AFG-225 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| AFG-225P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| 详细规格 | |||
| AFG-125 / AFG-125P | AFG-225 / AFG-225P | ||
| 输出通道 | 1 | 2 | |
| 波形 | 正弦波，方波，斜波，脉冲波，噪声波，任意波 | ||
| 任意功能 | |||
| 采样率 | 120 MSa/s | ||
| 重复率 | 60MHz | ||
| 波形长度 | 4k 点 | ||
| 振幅分辨率 | 10 位 | ||
| 非易失性存储器 | 4k 点 | ||
| 频率特性 | |||
| 档位 | 正弦波/方波 | 1uHz~25MHz | |
| 斜波 | 1uHz~1MHz | ||
| 分辨率 | 1uHz | ||
| 精度 | 稳定性 | ±20 ppm | |
| 老化率 | ±1 ppm, 每年 | ||
| 公差 | ≤1 mHz | ||
| 输出特性 | |||
| 振幅 | 档位 | GPA-501 电源: 1mVpp ～ 2.5Vpp (into 50Ω), 2mVpp ～ 5Vpp (开路)；USB 电源 : 1mVpp ～ 2Vpp (into 50Ω), 2mVpp ～ 4Vpp (开路) | |
| 精度 | 设置值±2% ±1 mVpp (at 1 kHz) | ||
| 分辨率 | 1mV 或 3 位 | ||
| 平整度 | ±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB) ≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相对于 1kHz) | ||
| 单位 | Vpp, Vrms, dBm | ||
| 偏移 | |||
| 档位 | GPA-501 电源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc (开路)；USB 电源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (开路) | ||
| 精度 | 设置值的2% + 10mV+ 振幅的0.5% | ||
| 波形输出 | |||
| 阻抗 | 50Ω 典型值 (固定), > 10MΩ (禁止输出) | ||
| 保护 | 短路保护. 过载继电器自动禁用主输出 | ||
| 正弦波特征 | |||
| 谐波失真 | ≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ；≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ；≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp | ||
| 方波特征 | |||
| 上升/下降时间 | 最大输出≤10ns. (进入50 Ω 负载) | ||
| 过激 | <2% | ||
| 不对称 | 周期的1% +5 ns | ||
| 可变占空比 | 1.0% ～ 99.0% ≤100kHz；10% ～ 90% ≤ 1MHz；50% ≤ 25MHz | ||
| 斜波特征 | |||
| 线性度 | < 峰值输出的0.1% | ||
| 可变对称性 | 0% ～ 100% (0.1% 分辨率) | ||
| 脉冲波特征 | |||
| 周期 | 40ns~2000s | ||
| 脉冲宽度 | 20ns~1999.9s | ||
| 过激 | <2% | ||
| 精度 | 0.1%+20ns | ||
| 抖动 | 20ppm +10ns | ||
| AM 调制 | |||
| 载波波形 | 正弦波，方波，斜波，脉冲波，任意波 | ||
| 调制波形 | 正弦波，方波，三角波， Upramp, Dnramp | ||
| 调制频率 | 2mHz ～ 20kHz | ||
| 深度 | 0% ～ 120.0% | ||
| 来源 | 内部 | ||
| FM 调制 | |||
| 载波波形 | 正弦波，方波，斜波 | ||
| 调制波形 | 正弦波，方波，三角波，Upramp, Dnramp | ||
| 调制频率 | 2mHz ～ 20kHz | ||
| 峰值偏差 | DC ～ 最大频率 | ||
| 来源 | 内部 | ||
| SWEEP | |||
| 波形 | 正弦波，方波，斜波 | ||
| 类型 | 线性或对数 | ||
| 开始/停止频率 | 1uHz ～ 最大频率 | ||
| 扫描时间 | 1ms ～ 500s | ||
| 来源 | 内部 / 手动 | ||
| FSK | |||
| 载波波形 | 正弦波，方波，斜波，脉冲波 | ||
| 调制波形 | 50%方波占空比 | ||
| 调制率 | 2mHz ～ 100 kHz | ||
| 频率范围 | 1uHz ～ 最大频率 | ||
| 来源 | 内部 | ||
| PM | |||
| 载波波形 | 正弦波，方波，斜波 | ||
| 调制波形 | 正弦波，方波，三角波，Upramp, Dnramp | ||
| 调制率 | 2mHz ～ 20kHz | ||
| 相位偏差 | 0˚ ～ 360˚ | ||
| 来源 | 内部 | ||
| SUM | |||
| 载波波形 | 正弦波，方波，斜波，脉冲波，噪声波 | ||
| 调制波形 | 正弦波，方波，三角波， Upramp, Dnramp | ||
| 调制率 | 2mHz ～ 20kHz | ||
| SUM 深度 | 0% ～ 100.0% | ||
| 来源 | 内部 | ||
| SYNC 输出 | |||
| 类型 | 同步，扫描标记，突发标记或任意波形标记 | ||
| 准位 | TTL 兼容50Ω | ||
| 分配 | 通道1 或通道2 | ||
| 极性 | 正常或倒置 | ||
| Fan-输出 | ≥4 TTL 负载 | ||
| 阻抗 | 50Ω 典型值 | ||
| 双通道功能 | |||
| 相位 | ‘-180˚ ~180˚ (方波和脉冲波不变，相位为0°)同步相位 | ||
| 跟踪 | CH2=CH1 或 CH1=CH2 | ||
| 耦合 | 频率(比例或差异) 振幅 & DC 偏移 | ||
| BURST | |||
| 波形 | 正弦波，方波，斜波，任意波 | ||
| 频率 | 1uHz~15 MHz(正弦波)；1uHz~15 MHz(方波) ；1uHz~1 MHz (斜波) | ||
| Burst 计数 | 1～ 65535 循环或无限 | ||
| 开始/停止相位 | -360 ～ +360 | ||
| 内部周期 | 1ms ～ 500s | ||
| Gate Source | 外部触发 | ||
| 触发源 | 单一或内部费率 | ||
| 触发延迟 N-循环，无限 | 0s ～ 655350ns | ||
| 其他 | |||
| 保存/调取 | 10组设置记忆 | ||
| 电源输出 | only AFG-125P/AFG-225P：输出电压 : (2.5V/3.3V/5V)±5%, 输出电流 : 0.6A | ||
| 接口 | USB (设备) | ||
| 电源 | DC 5V | ||
| 功耗 | 10 W (最大) | ||
| 运行环境 | 温度达到规格要求 : 18 ~ 28˚C , 运行温度 : 0 ~ 40˚C ,相对湿度: ＜ 80%, 0 ~ 40˚C,安装类别： CAT II | ||
| 运行高度 | 2000 Meters | ||
| 存储温度 | -10~70˚C, 湿度: ≤70% | ||
| 尺寸 (WxHxD) | 215(W) x 35 (H) x 107(D) mm | ||
| 重量 | 约1kg | ||
标准配件
GTL-101 BNC-鳄鱼夹测试线*1（AFG-125/125P限定）
GTL-101 BNC-鳄鱼夹测试线*2（AFG-225/225P限定）
GTL-105A测试线*1（AFG-125P/225P限定）
快速手册*1，CD-ROM AFG软件and使用手册*1
选购配件
DS2-FH1模块扩展托架& USB Type A to A/B线材
GPA-501变压器
GPA-502国际变压器
GTL-246 USB Type A to Type B线材
GTL-201A Ground lead
