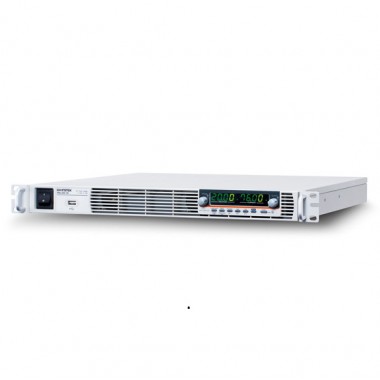

PSU系列（开关式）(PSU 6-200,PSU 8-180,PSU 12.5-120,PSU 15-100,PSU 20-76,PSU 30-50,PSU 40-38,PSU 50-30,PSU )
额定电压输出 : 6V / 8V / 12.5V / 15V / 20V / 30V / 40V / 50V / 60V/ 80V / 100V/ 150V/ 300V/ 400V/ 600V
额定功率输出：1200W ~ 1560W
C.V/ C.C 优先模式，电压/电流上升下降时间可调
串联/ 并联扩充能力：同型号串联最多2台(限定300V以下机种)，同型号并联最多4台
1U高及19”标准机架设计，3组预设功能
保护功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail
标配: USB, LAN, RS-232C, RS-485, 模拟控制接口
选配: GPIB、隔离式模拟接口（电压控制型）、隔离式模拟接口（电流控制型）
固纬PSU-系列是一款高功率密度设计的直流电源,高度为1U兼容于19"标准机架,适用于测试系统建置或系统整合商，弹性地选择并整合到已有的测试系统。PSU-系列具有优越的电压电流控制功能，共包含十五款机型，输出电压/电流分别从6V/200A到600V/2.6A，适用不同的测试环境及待测物，包括电子元件测试、微电阻、继电器和Shunt电阻、12V/24V/48V电池仿真、车用电子装置测试。
PSU-高压系列适用于DC/DC转换器的一次侧输入，也适用于伺服马达(ServoMotor)生产应用。PSU也常被整合至零组件测量系统中，如电容老化检测设备，600V直流偏压应用;二极管老化测试设备;半导体生产设备;车用电子，8缸汽油发动机或12缸柴油发动机的ECU测试等。
利用同型号PSU机种进行串并联的组合，可增加总输出功率、总电流或总电压，此涵盖更宽的电压、电流输出可充分满足各种不同的测量电压或电流需求。PSU-系列是一个单一的输出功率从1200W到1560W的可编程直流电源，而PSU-系列提供⒉组串联连接模式(限定300V以下机种)或4组的并联连接模式，因此本系列机种在串联后的最高电压为600V;在并联后的最大电流为800A及最大输出功率为6.24kW。
PSU-系列是一个可设定的定电流(CC)优先或定电压(CV)优先的电源。PSU-系列电源，在定电压或定电流的模式下，其输出的电压或电流的斜率可按使用者的测试需求进行调整。斜率设置区分为高速优先或斜率优先两种。高速优先斜率设置为定电流(CC)或定电压(CV)模式的电流或电压变化以最高速进行。斜率优先模式为定电流(CC)或定电压(CV)模式下允许用户可调整斜率，可通过此功能进行上升斜率或下降斜率的调整控制。斜率优先模式适用于马达测试时，调整输出电压上升时间，抑制启动瞬间的浪涌电流，保护待测物。
PSU也提供USB,LAN,RS-232C,RS-485,模拟控制接口及选配的CPIB、隔离模拟接口（电压控制型)、隔离模拟接口(电流控制型)，是业界中接口支持最齐全的1U电源。通过PSU多点连接模式在使用LAN、USB 及GPIB远程程控及slave扩充时，无需另外使用switch/Hub、GPIBcable。可帮助客户于LAN、USB通讯时，无需另外购买连接slave装置用的扩充装置。
PSU-系列提供用户弹性的设定High/LowLevel或是1~60ms脉冲宽度的Triggerinput或Triggeroutput信号。Triggerinput可以控制PSU依据设定来输出或者加载默认的电压电流及内存参数。相对也可以在PSU输出时或加载默认的电压电流及内存参数时，从PSU产生对应的Triggeroutput信号。
快速选型
| 型号 | 电流 | 电压 | 功率 | 功能 | 标配接口 |
| PSU 6-200 | 200A | 6V | 1200W | 开关 | USB/RS232/LAN |
| PSU 8-180 | 180A | 8V | 1440W | 开关 | USB/RS232/LAN |
| PSU 12.5-120 | 120A | 12.5V | 1500W | 开关 | USB/RS232/LAN |
| PSU 15-100 | 100A | 15V | 1500W | 开关 | USB/RS232/LAN |
| PSU 20-76 | 76A | 20V | 1520W | 开关 | USB/RS232/LAN |
| PSU 30-50 | 50A | 30V | 1500W | 开关 | USB/RS232/LAN |
| PSU 40-38 | 38A | 40V | 1520W | 开关 | USB/RS232/LAN |
| PSU 50-30 | 30A | 50V | 1500W | 开关 | USB/RS232/LAN |
| PSU 60-25 | 25A | 60V | 1500W | 开关 | USB/RS232/LAN |
| PSU 80-19 | 19A | 80V | 1520W | 开关 | USB/RS232/LAN |
| PSU 100-15 | 15A | 100V | 1500W | 开关 | USB/RS232/LAN |
| PSU 150-10 | 10A | 150V | 1500W | 开关 | USB/RS232/LAN |
| PSU 300-5 | 5A | 300V | 1500W | 开关 | USB/RS232/LAN |
| PSU 400-3.8 | 3.8A | 400V | 1520W | 开关 | USB/RS232/LAN |
| PSU 600-2.6 | 2.6A | 600V | 1560W | 开关 | USB/RS232/LAN |
| 详细规格 | |||||||||
| PSU-LV | |||||||||
| 型号 | PSU | 6-200 | 8-180 | 12.5-120 | 15-100 | 20-76 | 30-50 | 40-38 | 50-30 |
| 额定输出电压 | V | 6 | 8 | 12.5 | 15 | 20 | 30 | 40 | 50 |
| 额定输出电流 | A | 200 | 180 | 120 | 100 | 76 | 50 | 38 | 30 |
| 额定输出功率 | W | 1200 | 1440 | 1500 | 1500 | 1520 | 1500 | 1520 | 1500 |
| 定电压模式 | |||||||||
| 电源调节率 | mV | 2.6 | 2.8 | 3.25 | 3.5 | 4 | 5 | 6 | 7 |
| 负载调节率 | mV | 2.6 | 2.8 | 3.25 | 3.5 | 4 | 5 | 6 | 7 |
| 输出涟波及杂讯p-p | mV | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 输出涟波及杂讯r.m.s. | mV | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 温度系数 | 100ppm/℃ 额定输出电压，为经过30分钟的预热 | ||||||||
| 侦测补偿电压 (single wire) | V | 1 | 1 | 1 | 1 | 1 | 1.5 | 2 | 2 |
| 上升时间 Rated load | ms | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| 上升时间 No load | ms | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| 下降时间Rated load | ms | 10 | 50 | 50 | 50 | 50 | 80 | 80 | 80 |
| 下降时间No load | ms | 500 | 600 | 700 | 700 | 800 | 900 | 1000 | 1100 |
| 负载变动回复时间 | ms | 1.5 | 1.5 | 1 | 1 | 1 | 1 | 1 | 1 |
| 定电流模式 | |||||||||
| 电源调节率 | mA | 22 | 20 | 14 | 12 | 9.6 | 7 | 5.8 | 5 |
| 负载调节率 | mA | 45 | 41 | 29 | 25 | 20.2 | 15 | 12.6 | 11 |
| 输出涟波及杂讯r.m.s. | mA | 400 | 360 | 240 | 200 | 152 | 125 | 95 | 85 |
| 温度系数 | 100ppm/℃ 额定输出电压，为经过30分钟的预热 | ||||||||
| 保护功能 | |||||||||
| 过电压保护 (OVP)设定范围 | V | 0.6-6.6 | 0.8-8.8 | 1.25-13.75 | 1.5-16.5 | 2.0-22.0 | 3.0-33.0 | 4.0-44.0 | 5.0-55.0 |
| 过电压保护 (OVP)设定精度 | mV | 60 | 80 | 125 | 150 | 200 | 300 | 400 | 500 |
| 过电流保护 (OCP)设定范围 | A | 5-220 | 5-198 | 5-132 | 5-110 | 5-83.6 | 5-55 | 3.8-41.8 | 3.0-33 |
| 过电流保护 (OCP)设定精度 | mA | 4000 | 3600 | 2400 | 2000 | 1520 | 1000 | 760 | 600 |
| 界面相容性 | |||||||||
| USB | 类型A:主机，类型B：装置，速度：1.1/2.0，USB类别：CDC（通讯设备类） | ||||||||
| LAN | MAC地址，DNS IP地址，用户密码，网关IP地址，仪器IP地址，子网掩码 | ||||||||
| RS-232 / RS-485 | 符合EIA232D / EIA485 规格 | ||||||||
| GPIB (Factory Option) | SCPI - 1993, 符合IEEE 488.2 标准的接口 | ||||||||
| 一般 | |||||||||
| 重量 | 主机本体小于 8.7kg | ||||||||
| 尺寸 | 423mm×43.6mm×447.2mm(WxHxD) | ||||||||
| 散热 | 内部风扇强制风冷 | ||||||||
| 电磁相容性 | 符合欧洲EMC 指令 89/336/EEC，用于A类测试和测量产品 | ||||||||
| 安全性 | 符合欧洲低压指令73/23/EEC，并带有CE标志 | ||||||||
| 耐压 | 输入至接地 : 1500Vac / 1min;输入至输出 : 3000Vac / 1min;Vout≦150V;输出至接地 : 1000Vdc / 1min;150<Vout≦600;输出至接地 : 1500Vdc / 1min | ||||||||
| 绝缘阻抗 | 输出至接地；输入至接地 ；输入至输出: 100MΩ 或更大 (DC 1000V) | ||||||||
| 详细规格 | ||||||||
| PSU-LV | PSU-HV | |||||||
| 型号 | PSU | 60-25 | 80-19 | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 |
| 额定输出电压 | V | 60 | 80 | 100 | 150 | 300 | 400 | 600 |
| 额定输出电流 | A | 25 | 19 | 15 | 10 | 5 | 3.8 | 2.6 |
| 额定输出功率 | W | 1500 | 1520 | 1500 | 1500 | 1500 | 1520 | 1560 |
| 定电压模式 | ||||||||
| 电源调节率 | mV | 8 | 10 | 12 | 17 | 32 | 42 | 62 |
| 负载调节率 | mV | 8 | 10 | 12 | 17 | 32 | 42 | 62 |
| 输出涟波及杂讯p-p | mV | 60 | 80 | 80 | 100 | 150 | 200 | 300 |
| 输出涟波及杂讯r.m.s. | mV | 8 | 8 | 8 | 10 | 25 | 40 | 60 |
| 温度系数 | 100ppm/℃ 额定输出电压，为经过30分钟的预热 | |||||||
| 侦测补偿电压 (single wire) | V | 3 | 4 | 5 | 5 | 5 | 5 | 5 |
| 上升时间 Rated load | ms | 80 | 150 | 150 | 150 | 150 | 200 | 250 |
| 上升时间 No load | ms | 80 | 150 | 150 | 150 | 150 | 200 | 250 |
| 下降时间Rated load | ms | 80 | 150 | 150 | 150 | 150 | 200 | 250 |
| 下降时间No load | ms | 1100 | 1200 | 1500 | 2000 | 2500 | 3000 | 4000 |
| 负载变动回复时间 | ms | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 定电流模式 | ||||||||
| 电源调节率 | mA | 4.5 | 3.9 | 3.5 | 3 | 2.5 | 2.38 | 2.26 |
| 负载调节率 | mA | 10 | 8.8 | 8 | 7 | 6 | 5.76 | 5.52 |
| 输出涟波及杂讯r.m.s. | mA | 75 | 57 | 45 | 35 | 25 | 17 | 12 |
| 温度系数 | 100ppm/℃ 额定输出电压，为经过30分钟的预热 | |||||||
| 保护功能 | ||||||||
| 过电压保护 (OVP)设定范围 | V | 5-66 | 5-88 | 5 - 110 | 5 - 165 | 5 - 330 | 5 - 440 | 5 - 660 |
| 过电压保护 (OVP)设定精度 | mV | 600 | 800 | 1000 | 1500 | 3000 | 4000 | 6000 |
| 过电流保护 (OCP)设定范围 | A | 2.5-27.5 | 1.9-20.9 | 1.5 - 16.5 | 1-11 | 0.5 - 5.5 | 0.38 - 4.18 | 0.26 - 2.86 |
| 过电流保护 (OCP)设定精度 | mA | 500 | 380 | 300 | 200 | 100 | 76 | 52 |
| 界面相容性 | ||||||||
| USB | 类型A:主机，类型B：装置，速度：1.1/2.0，USB类别：CDC（通讯设备类） | |||||||
| LAN | MAC地址，DNS IP地址，用户密码，网关IP地址，仪器IP地址，子网掩码 | |||||||
| RS-232 / RS-485 | 符合EIA232D / EIA485 规格 | |||||||
| GPIB (Factory Option) | SCPI - 1993, 符合IEEE 488.2 标准的接口 | |||||||
| 一般 | ||||||||
| 重量 | 主机本体小于 8.7kg | |||||||
| 尺寸 | 423mm×43.6mm×447.2mm(WxHxD) | |||||||
| 散热 | 内部风扇强制风冷 | |||||||
| 电磁相容性 | 符合欧洲EMC 指令 89/336/EEC，用于A类测试和测量产品 | |||||||
| 安全性 | 符合欧洲低压指令73/23/EEC，并带有CE标志 | |||||||
| 耐压 | 输入至接地 : 1500Vac / 1min;输入至输出 : 3000Vac / 1min;Vout≦150V;输出至接地 : 1000Vdc / 1min;150<Vout≦600;输出至接地 : 1500Vdc / 1min | |||||||
| 绝缘阻抗 | 输出至接地；输入至接地 ；输入至输出: 100MΩ 或更大 (DC 1000V) | |||||||
附件资讯
CD-ROM x 1(使用手册,编程手册), 输出端子盖×1，模拟控制插座套件×1，电源线，输出端M8螺丝组×1（仅适用于PSU 6-60V机种），输入端子盖×1，1U手把（RoHS),1U托架（左，RoHS）,1U托架（右，RoHS），包装清单*CTC GW/Instek日本使用（RoHS)
选购配件
PSU-001 前框滤网套件(返厂)
PSU-01B 总线条，用于并联2台
PSU-01C 数据线，用于并联2台
PSU-02B 总线条，用于并联3台
PSU-02C 数据线，用于并联3台
PSU-03B 总线条，用于并联4台
PSU-03C 数据线，用于并联4台
PSU-232 RS232 线，带 DB9 连接套件
PSU-485 RS485 线，带 DB9 连接套件
PSU-01A 2台PSU垂直堆叠连接，2U手柄×2,连接板×2
PSU-02A 3台PSU垂直堆叠连接，3U手柄×2,连接板×2
PSU-03A 4台PSU垂直堆叠连接，4U手柄×2,连接板×2
PSU-ISO-I PSU-ISO-I独立电流远程控制卡(返厂)
PSU-ISO-V PSU-ISO-V独立电压远程控制卡(返厂)
GTL-246 USB 数据线, USB 2.0A-B类,4P
GRM-001 滑块 2 pcs/set,PSU 选配
PSU-GPIB GPIB 接口卡(返厂)
GPW-001 UL/CSA 电源线 3m,PSU 选配
GPW-002 VDE 电源线 3m,PSU 选配
GPW-003 PSE 电源线 3m,PSU 选配
GTL-259 RS232 线材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-260 RS485 线材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-261 串联传输线(MASTER+TERMINAL, 0.5M)
GTL-262 串联传输线(SLAVE, 0.5M)
