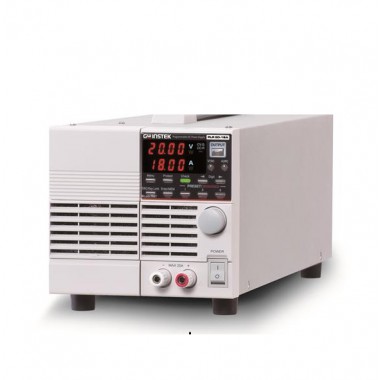

PLR系列（开关式）(PLR 20-18,PLR 20-36,PLR 36-10,PLR 36-20,PLR 60-6,PLR 60-12)
额定输出电压:20V/36V/60V
输出功率:360W/720W
低纹波低噪声(0.5mVrms/10mArms)
快速恢复时间（100us）
为100-240VAC的交流输入配备功率因素校正电路
串行连接最多2个单元并行连接最多3个单元
选择电压电流的设置位数（粗调/细调）
面板锁定功能/3套预设功能
输出定时器功能（范围从1min到1000h59mins）
CC优先功能（防止电流冲突）
PC编辑的序列功能（最大步进1000 /最小步进50ms）
保护：OVP,UVP,OCP，遥感（终端打开）
外部模拟控制功能
PC远程界面：标准：RS-232;选配的：GPIB/USB/LAN
固纬最新推出的PLR 系列共有6 个机种，输出电压范围分别为20V/36V/60V，而输出功率分别为360W 和720W。透过外部串联或是并联的连接方式，以提高整体的输出电压或输出电流，针对同机种的机器可提供2 台串联或3 台并联 。PLR 系列提供三组默认功能键可储存经常使用的电压及电流参数, 使用者可以快速的进行呼叫/储存；此外序列编程功能，可以透过计算机来执行序列参数编辑，此序列编程的参数是由一连串的电压和电流步阶组合而成, 经由RS232C(标配), LAN/USB(选配)或 GPIB/USB(选配) 接口来进行PC端序列编程数据的传输至电源供应器内部存储器，此功能经常被运用来建立标准的测试流程，以验证待测体在快速变化条件下其特性的状态。PLR 系列具有过电压及过电流保护，当保护被触发启动时，电源供应器的输出功能将被关闭，以保护待测体，另外在背板所提供的模拟监视(标配)与模拟控制(选配)功能，可用来监控或控制其电源供应器的输出。
PLR 系列是一种混合型的电路设计，它集成了线性式(Linear)和交换式(Switching)两者电路的架构所组合而成的。交换式(Switching)电路的优点是高功率密度，而线性电路具有低噪声,低纹波和快速的电压恢复时间等优异的特性。PLR 系列结合线性和交换式电路的所有优点，不仅拥有小巧的尺寸、重量轻、低纹波，亦具有快速的电压恢复时间约100us。快速电压恢复时间可以让电源供应器提供较稳定的输出电压，因此适合较大负载电流变化的测试单体(DUT)来使用。PLR 系列提供启动电流优先功能来防止输出瞬间的电压及电流过冲问题，特别适合使用在LED 及二极管等负载测试。
PLR 系列满足各种工业外围产品相关的测试，包括半导体设备及汽车电子组件等的可靠性试验、耐久性试验和电子组件的老化试验等，以提高各终端产品的质量和可靠性。
快速选型
| 型号 | 电流 | 电压 | 功率 | 功能 | 标配接口 |
| PLR 20-18 | 18A | 20V | 360W | 开关 | RS232 |
| PLR 20-36 | 36A | 20V | 720W | 开关 | RS232 |
| PLR 36-10 | 10A | 36V | 360W | 开关 | RS232 |
| PLR 36-20 | 20A | 36V | 720W | 开关 | RS232 |
| PLR 60-6 | 6A | 60V | 360W | 开关 | RS232 |
| PLR 60-12 | 12A | 60V | 720W | 开关 | RS232 |
| 详细规格 | ||||||
| PLR20-18 | PLR20-36 | PLR36-10 | PLR36-20 | PLR60-6 | PLR60-12 | |
| 额定输出 | ||||||
| 电压 | 0V~20V | 0V~20V | 0V~36V | 0V~36V | 0V~60V | 0V~60V |
| 电流 | 0~18A | 0~36A | 0~10A | 0~20A | 0~6A | 0~12A |
| 功率 | 360W | 720W | 360W | 720W | 360W | 720W |
| 例（CV） | ||||||
| 线性 | 3mA | 3mA | 3.8mA | 3.8mA | 5mA | 5mA |
| 负载 | 2mA | 2mA | 2.8mA | 2.8mA | 4mA | 4mA |
| 例（CC） | ||||||
| 线性 | 5mA | 5mA | 5mA | 5mA | 5mA | 5mA |
| 负载 | 5mA | 10mA | 1mA | 5mA | 1mA | 5mA |
| 波&噪声（噪声带宽=20MHz；波纹带宽=1MHz） | ||||||
| CV P-P | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p |
| CV rms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms |
| CC rms | 10mArms | 10mArms | 5mArms | 10mArms | 5mArms | 5mArms |
| 回读精度（23℃±5℃，预热30分钟后） | ||||||
| 电压 | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | |||
| 电流 | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | |||
| 功率 | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | |||
| 设置精度（23℃±5℃，预热30分钟后） | ||||||
| 电压 | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | |||
| 电流 | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | |||
| 响应时间 | ||||||
| 上升时间(输出电压：10%→90%FS) | 50ms/50ms;无负载/额定负载 | 50ms/50ms;无负载/额定负载 | 50ms/50ms;无负载/额定负载 | |||
| 下降时间(全负载)(输出电压：10%→90%FS) | 50ms | 50ms | 150ms | |||
| 下降时间(无负载) (输出电压：10%→90%FS) | 250ms | 250ms | 600ms | |||
| 负载瞬时恢复时间 (负载从50到100%) | 100us | 100us | 100us | |||
| 设置分辨率 | ||||||
| 电压 | 10mV | 10mV | 10mV | |||
| 电流 | 10mA | 10mA | 10mA | |||
| 测量分辨率 | ||||||
| 电压 | 10mV | 10mV | 10mV | |||
| 电流 | 10mA | 10mA | 10mA | |||
| 串并联性能 | ||||||
| 并联操作 | 最多3个单元 | 最多3个单元 | 最多3个单元 | |||
| 串联操作 | 最多2个单元 | 最多2个单元 | 最多2个单元 | |||
| 保护功能 | ||||||
| OVP | 范围设定：10%~110%F.S.分辨率设定：最低显示分辨率的10倍 当输出电压超过设定的OVP值时激活：硬件检测 | |||||
| OCP | 范围设定： 5%~110%F.S.分辨率设定：最低显示分辨率的10倍 当输出电流超过设定的OCP值时激活：软件检测 | |||||
| UVP | 范围设定： -1V~110%F.S.分辨率设定：最低显示分辨率的10倍 当输出电压低于设定的UVP值时激活：软件检测 | |||||
| 环境条件 | ||||||
| 操作温度 | 0℃~40℃ | |||||
| 存储温度 | ﹣20℃~60℃ | |||||
| 操作湿度 | 30%~85%RH（非冷凝） | |||||
| 存储湿度 | 20%~85%RH（非冷凝） | |||||
| 读取回温系数 | ||||||
| 电压 | ±100ppm/℃ | |||||
| 电流 | ±100ppm/℃ | |||||
| 其他 | ||||||
| 功率消耗 | 570VA | 1100VA | 520VA | 1050VA | 510VA | 1000VA |
| 功率因数 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 |
| 冷却方法 | 强制冷却:风扇速度与内部散热片的温度成比例 | |||||
| 电源 | 单相100VAC至240VAC,50HZ到60HZ | |||||
| 接口 | RS-232C（标配）；GPIB/USB/LAN（选配） | |||||
| 模拟控制 | 可以 | |||||
| 外形尺寸&重量 | 139.5（H）X 140（W）X 415.5（D）约5.2kg | 139.5（H）X 210（W）X 415.5（D）约7.5kg | 139.5（H）X 140（W）X 415.5（D）约5.2kg | 139.5（H）X 210（W）X 415.5（D）约7.5kg | 139.5（H）X 140（W）X 415.5（D）约5.2kg | 139.5（H）X 210（W）X 415.5（D）约7.5kg |
| 规格如有局部变更，恕不另行通知 | ||||||
附件
用户手册(CD)x1,电源线x1,后置输出端盖x1,螺栓(套)x1(六角螺栓P-3x2,平垫圈x2,六角螺母x2)
输出接地线x1,M4小螺丝垫圈x1,M3小 螺丝垫圈x1,M3大螺丝垫圈x2
选配附件
PLR-GU GPIB/USB接口卡 GTL-246 USB线(1.2m)
PLR-LU LAN/USB 接口卡 GTL-248 GPIB线(2.0m)
PLR-ARC 外部模拟控制接口卡 GTL-251 GPIB-USB-HS(高速)
PLR-001 并联专用排线(2-3台用) GRJ-1101 模块连接线(0.5m)
PLR-002 串联专用排线 GRJ-1102 模块连接线(1.5m)
GRA-427 机架安装附件(EIA+JIS)
