首页 > 供应产品 > 固纬GWINSTEK PSH系列(开关式)(PSH-2018A,PSH-3610A,PSH-3620A,PSH-3630A)

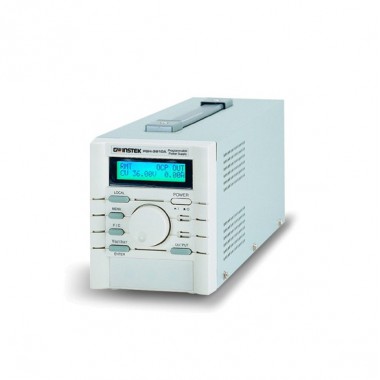

固纬GWINSTEK PSH系列(开关式)(PSH-2018A,PSH-3610A,PSH-3620A,PSH-3630A)
单价 面议对比
询价 暂无
浏览 18
发货 广东深圳市付款后3天内
品牌 固纬GWINSTEK
过期 长期有效
更新 2024-08-15 15:22

详细信息

PSH系列(开关式)(PSH-2018A,PSH-3610A,PSH-3620A,PSH-3630A)


  • 输入电压范围宽广及高功率因数 (P.F)

  • 高效率及高功率密度高

  • 定电压及定电流操作

  • 过电压保护、过电流保护及过温度保护

  • 低输出涟波及噪声

  • 选购接口:IEEE-488.2

  • 标准接口:RS-232C

  • 输出 ON/OFF 控制

  • 自我测试及软体校正

  • LCD 显示

  • 内建蜂鸣器作为警告指示




PSH系列是单组输出,360W到1080W可程式切换直流电源供应器,过电压、过电流和过温度保护可以使PSH电源和负载免受意外的损坏。远端侦测可以自动补偿线路与负载之间导线的损耗。LCD可以同时显示输出或是设定参数,自我测试和软体校正特点可以降低日常维护的机率,亦可以透过RS-232标准介面或GPIB选购介面来执行SCPI指令和LabVIEW软体程式来进行远端控制和ATE系统软体的开发。模组化的结构,独特的后板输出结构输和可被选配的的19”,4U的面板机柜式框架设计,确保PSH系列是大型系统的合适选择。(注:RS-232C和GPIB介面两者不能同时安装)。




快速选型

型号电流电压功率功能标配接口
PSH-2018A18A20V360W开关RS232
PSH-3610A10A36V360W开关RS232
PSH-3620A20A36V720W开关RS232
PSH-3630A30A36V1080W开关RS232





详细规格




PSH-2018APSH-3610APSH-3620APSH-3630A
输出
电压20V36V36V36V
电流18A10A20A30A
变动率 (定电压模式)
负载≦0.1% + 5mV≦0.1% + 5mV≦0.1% + 5mV≦0.1% + 5mV
电源≦0.05% + 5mV≦0.05% + 5mV≦0.05% + 5mV≦0.05% + 5mV
变动率(定电流模式)
负载≦0.2% + 5mA≦0.2% + 5mA≦0.2% + 10mA≦0.2% + 15mA
电源≦0.2% + 5mA≦0.2% + 5mA≦0.2% + 10mA≦0.2% + 15mA
涟波&噪声
电压 (mVrms)≦10mVrms≦10mVrms≦10mVrms≦10mVrms
电压 (mVpp)≦100mVp-p 20Hz~20MHz≦100mVp-p 20Hz~20MHz≦100mVp-p 20Hz~20MHz≦100mVp-p 20Hz~20MHz
电流 (mArms)≦0.2%≦0.2%≦0.2%+20mA≦0.2%+40mA
分辨率
电压 ≤36V10mV10mV10mV10mV
电压>36V20mV20mV20mV20mV
电流10A10mA10mA20mA30mA
电流20A10mA10mA10mA20mA
编程精确度
电压< 36V≤0.05% + 25mV≤0.05% + 25mV≤0.05% + 25mV≤0.05% + 25mV
电压>36V≤0.05% + 50mV≤0.05% + 50mV≤0.05% + 50mV≤0.05% + 50mV
电流10A≤0.2% + 30mA≤0.2% + 30mA≤0.2% + 60mA≤0.2% + 90mA
电流20A≤0.2% + 30mA≤0.2% + 30mA≤0.2% + 30mA≤0.2% + 60mA
读值分辨率(表头)
电压同分辨率
电流同分辨率
读值精确度
电压同编程准确度
电流同编程准确度
温度系数
电压(25 + 5°C )< 100ppm/°C
响应时间(上升/下降)
电压上升(10%~90%)< 150mS(≤95%额定负载)
电压下降(90%~10%)< 150mS(≥10%额定负载)
瞬间恢复时间 (50% Step Load Change From 25%~75%)
定电压模式<2mS
保护功能
OVP/OCP/OHPV
突发电流保护V
输出 On/Off 控制

V
电源
AC 90V ~ 250V, 50/60Hz
尺寸&重量

108(宽) x 142(高) x 393(长)mm,约3.3kg108(宽) x 142(高) x 393(长)mm,约3.3kg188(宽) x 142(高) x 393(长)mm,约6.2kg268(宽) x 142(高) x 393(长)mm,约9.3kg







使用手册 X 1, 电源线X 1

选配:

Opt.01:GPIB接口(返厂安装)

选配附件:

GRA-403    适配架

GTL-251    GPIB-USB-HS(高速)

GTL-232    RS232C数据线,9针母头-9针母头
