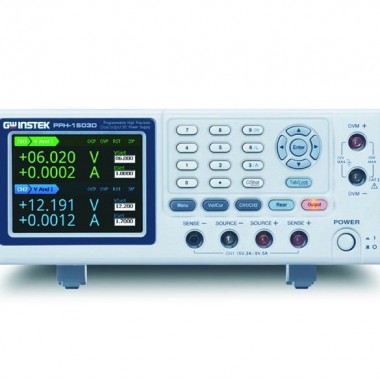

PPH-1503D & PPH-1506D & PPH-1510D(线性)
双通道直流电源输出
CH1:45W(0~15V / 0~3A 或 0~9V / 0~5A; PPH-1503D/1506D)
(0~4.5V/0~10A 后面板输出; PPH-1510D)
CH2:18W(0~12V / 0~1.5A; PPH1503D)
36W(0~12V/0~3A; PPH1506D/1510D)
3.5"TFT LCD显示
内置数字电压表测量功能
高分辨率测量（5mA档位：1mV/0.1μA）
电流拉载能力（Max:3.5A）
脉冲电流测量（最小脉冲宽度：33μs）
长积分电流测量
序列式电源输出功能
内置电池模拟功能
OVP、OTP和散热片温度显示功能
支持USB（Device & Host）/GPIB/LAN
5组存储、调取功能
RELAY控制功能
固纬电子新推出的PPH-1503D系列是一款可程控高精度双通道直流电源供应器，PPH-1503D于CH1提供双范围电压/电流工作范围及总功率为45W; 其工作范围分别为0 -15V/ 0 -3A 或 0 - 9V/ 0 - 5A。而在CH2提供了0 - 12V/0 - 1.5A的18W输出。PPH-1503D所具有的高精度的测量能力，最高分辨为1mV/0.1uA，最小可测量到脉冲宽度为33us的脉冲电流，满足客户对于高解析度及脉冲电流测量的应用。
对于手机、无线装置、穿戴设备运作时会产生的短暂几百us到几十个ms的脉冲电流，一般电源供应器无法如同电池，提供快速电压瞬态回复时间(transient recovery time)。PPH-1503D与一般电源不同，具备快速电压瞬态回复时间，在模拟电池输出脉冲电流的过程，可以快速补偿脉冲电流所造成的降压; 而CH1内建电池模拟功能所提供的输出阻抗设定，可以更精确的模拟电池放电时的内阻特性。快速电压瞬态回复时间及内建电池模拟功能，使PPH-1503D能够更精确模拟电池的真实行为模式
利用PPH-1503D的电池模拟功能和脉冲电流测量功能，可适用于移动通讯测量，包含手机、无线、蓝牙周边及穿戴设备。使用一组电源模拟作为移动电池对手机供电，同时另一组电源模拟作为USB充电装置，对手机充电，并测量手机电流的功耗变化，尤其是当电话接听时所产生的脉冲电流。同时PPH-1503D也支援USB-IF协会所架构的USB Power Delivery(PD)充电/供电规范，Profile1, Profile2及Profile3的测试需求。因为PPH-1503D同时具备供电及吸收电流的能力，所以也适合模拟成电池、充电器及电子负载对待测物进行充电及放电测试。
PPH-1503D是一款具有3mVrms/ 8mVpp的低纹波&杂讯的高精度电源供应器。提供三段电流档位和设定，于最小5mA电流档位可以提供0.1uA回读分辨率;500mA档位提供10uA的回读分辨率和1.5A&5A档位提供100uA电流回读分辨率。因此适用于测量移动装置通讯时工作电流、待机时电流消耗及关机时的泄漏电流或其它低电流测量应用。
快速选型
| 型号 | 电流 低档5A 高档3A | 电压 | 功率 | 功能 | 标配接口 | |
| PPH-1503 | 9V | 45W | 线性 | USB/LAN/GPIB | ||
| 15V | 45W | |||||
| PPH-1503D | ch1 | 低档5A-高档3A | 低档9V-高档15V | 45W | 线性 | USB/LAN/GPIB |
| ch2 | 1.5A | 12V | 18W | |||
| PPH-1506D | ch1 | 低档5A-高档3A | 低档9V-高档15V | 45W | 线性 | USB/LAN/GPIB |
| ch2 | 3A | 12V | 36W | |||
| 详细规格 | ||
| 机种 | PPH-1503D/1506D/1510D | |
| 额定输出 | ||
| 通道 | CH1 | CH2 |
| 电压 | 0 ~ 15V | 0 ~ 12V |
| 电流 | 0 ~ 5A (0~9V)；0 ~ 3A (9~15V)；0~10A(0~4.5V,Rear,PPH-15010D) | 0 ~ 1.5A(1503D)；0~3A(PPH-1506D/PPH-1510D) |
| 功率 | 45W | 18W(1503D)36W(PPH-1506D/PPH-1510D) |
| 输出电压上升时间 | 0.20ms(10% ~ 90% ON)me | |
| 输出电压下降时间 | 0.30ms(90% ~ 10% OFF) | |
| 稳定度 | ||
| 电压 | 0.01%+3.0mV | |
| 电流 | NA | |
| 调节率(CV) | ||
| 负载 | 0.01%+2mV | |
| 电源 | 0.5mV | |
| 调节率(CC) | ||
| 负载 | 0.01%+1mA | |
| 电源 | 0.5mA | |
| 涟波&噪声 | ||
| CV p-p (20Hz - 20MHz) | 8mV | 8mV |
| CV rms(0 - 1MHz) | 3mV | 3mV |
| CC rms | NA | NA |
| 程控精度 | ||
| 电压 | ±0.05%+10mV | ±0.05%+10mV |
| 电流( 1.5A or 5A) | ±0.16%+5mA | ±0.16%+5mA(5A/3A/1.5A) |
| 电流( 500mA) | ±0.16%+0.5mA | NA |
| 电流( 5mA ) | ±0.16%+5uA | |
| 回读精度 | ||
| 电压 | ±0.05%+3mV | 0.03%+3mV |
| 电流( 1.5A & 5A) | 0.2%+400uA | 0.2%+400uA |
| 电流( 500mA) | 0.2%+100uA | NA |
| 电流( 5mA ) | 0.2%+1uA | 0.2%+1uA |
| 响应时间 | ||
| 瞬态回复时间 | 1000%负载变动< 40uS (<100mV,Rear)< 50uS(<100mV,Front)< 80uS (<20mV） | |
| 程控分辨率 | ||
| 电压 | 2.5mV | |
| 电流 | 0.5mA(范围: 1.5A & 5A) | 0.5mA(范围: 1.5A ) |
| 电流 | 0.05mA( 500mA) | NA |
| 电流 | 0.5uA( 5mA ) | |
| 回读分辨率 | ||
| 电压 | 1mV | |
| 电流 | 0.1mA ( 5A范围) | 0.1mA(范围: 1.5A ) |
| 电流 | 0.01mA( 500mA范围) | NA |
| 电流 | 0.1uA( 5mA 范围) | 0.1uA(范围: 5mA ) |
| 保护功能 | ||
| OVP精度 | CH1:50mV | CH2:50mV |
| DVM | ||
| 直流回读精度 ( 23℃± 5℃) | NA | 0.05%+3mV |
| 回读分辨率 | 1mV | |
| 输入电压范围 | 0 ~ 20VDC | |
| 最大输入电压 | -3V, +22V | |
| 输入阻抗&电容 | 20MΩ | |
| 程控输出阻抗 | ||
| 范围 | 1 mΩ to +1 Ω | |
| 程控精度 | 0.5% + 10 mΩ | |
| 分辨率 | 1mΩ | |
| 脉波电流量测 | ||
| 触发准位 | 5mA ~ 5A, 5mA/step | 5mA ~ 1.5A, 5mA/step |
| HIGH TIME/LOW TIME/AVERAGE TIME | 33.3us to 833ms, 33.3us/step | |
| 触发延迟 | 0 ~ 100ms,10us/steps | |
| 频均读值 | 1 ~ 100 | |
| 长积分脉冲 TIMEOUT | 1S ~ 63S | |
| 长积分量测时间 | 850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO； time 16.7ms/steps(60Hz), 20ms/steps(50Hz) | |
| 长积分触发模式 | Rising, Falling, Neither | |
| 其他 | ||
| 输出端子 | 前/后面板 | 后面板 |
| DVM输入 | NA | 前面板 |
| RELAY ConTROL CONNECTOR | 150mA/15V ，100mA/5(inter power) | |
| 工作温度 | 0 ~ 40°C | |
| 工作湿度 | ≤ 80% | |
| 储存温度 | -20˚C ~ 70˚C | |
| 储存湿度 | < 80% | |
| PC程控界面 | ||
| 标准 | GPIB / USB / LAN | |
| 电流汲取能力 | ||
| 电流汲取率 | CH1:0~4V:3.5A；4~15V:3.5A-(0.25A/V)*(Vset-4V) | CH2:0~5V:2A(PPH-1503D)；3A(PPH-1506D/1510D)5~12V:2A-(0.1A/V)*(Vset-5V),PPH-1503D3A-(0.25A/V)*(Vset-5V),PPH-1506D/1510D |
| 记忆 | ||
| 储存/叫回 | 5组 | |
| 电源 | ||
| 输入功率 | 90-264VAC ; 50/60Hz | |
| 消耗功率 | 160W(PPH-1503D) | |
| 180W(PPH-1506D) | ||
| 210W(PPH-1510D) | ||
| 尺寸&重量 | ||
| 尺寸 | 222(W) x 86(H) x 363(D) mm | |
| 重量 | Approx 4.5Kg | |
附件
使用手册(CD)x1,快速指南x1,测试线x1(依区域)
GTL-117测试线 x1(Max 10A), GTL-203A测试线 x1(Max 3A), GTL-204A测试线 x1l(Max 10A)
选配附件
GTL-246 USB 线, USB2.0，Type A – Type B
