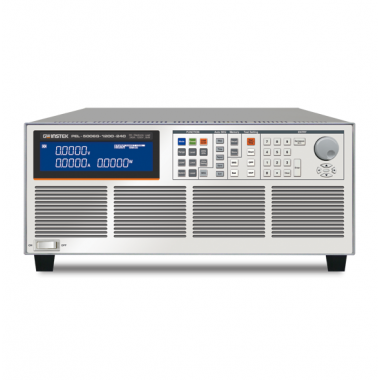

PEL-5000G系列

• 4U/6K 高功率密度设计,便于桌上测试

• Turbo Mode 功能可在两秒内使用1.5倍的额定功率或额定电流

• Turbo Mode 可搭配OCP/OPP/BMS/Short Mode/Surge Mode/Hot Plug-In 等测试使用

• 环境温度耐受度高,4k/5kW机型使用功率不受环境温度影响

• 可设定开机状态值

• 于短路测试时可设定短路时间

• 电压极性显示可设成正值(“+”)或负值(“-”)

• 可选用接口：GPIB、RS-232C、USB、LAN

• 提供电池BMS保护板保护功能测试

• 过电流、功率、温度保护及过电压示警

PEL-5000G系列单通道电子负载提供150V / 600V / 1200V三种额定电压设定，功率范围为4kW〜6kW。 PEL-5000G共有9种型号，满足不同的功率，电压和电流组合，适用于服务器电源测试和验证，动力载具充电器/充电站和动力/储能电池的测试需求。 PEL-5000G提供相同型号的并联连接，最多可支持8个单元的 Master/Slave架构并联连接，最大可提供48kW 功率。

对于电池充电器测试应用，PEL-5000G 提供四种电池放电模式，分别为CV+Current Limit模式、CV+Power Limit模式、CC模式和CP模式。用户可以根据测试要求选择适当的测试模式。在电池放电功能(Battery Discharge Function)下，可以选择以CC或CP模式下设置放电截止电压、放电时间或放电容量（Ah）以满足电池测试要求。

为了满足不同DUT的验证需求，PEL-5000G提供多种测试功能，包括浪涌电流测试模式、针对待测物的OCP、OPP保护测试功能和150组参数存储功能。PEL-5000G的1200V机型不仅在1000V时提供全功率输出，还可在1200V输出时保有60%的功率带载容量，高于其他电子负载的制造商50%的规格。另外高压(>600V)电池或充电器直接连接到电子负载可能会导致电子负载受损。PEL-5000G内建缓启动器，可以保护直流负载，还节省了用户在600V/1200V型号上进行测量的安装成本和设置时间。

PEL-5000G支持的通讯接口包括GPIB、RS232、USB和LAN。每个型号的功率、电压和电流如下表所示：

标准配件

SLS10B RED; PLUG CONN 20A RED T × 1
SLS10B BLK; PLUG CONN 20A BLK T × 1
PTV1-12；PIN TRML × 4
HD-DSUB 15pin MALE to MALE 150cm × 1
RND SCREW M4x0.7+S+P L=20mm × 4
Hexagon head M8*1.25 L=25mm NI × 2
K-NUT M4X0.7 NI × 4
NUT M8X1.25 NI × 2
WASHER INSIDE DIA-8.5 OUTSIDE × 4
SPRING WASHER INSIDE φ8 × 2
PEL-5004G,PEL-5005G,PEL5006G handles ： PEL-028 × 1
Rack Mount Kit For PEL5004G,PEL-5005G,PEL-5006G ： PEL-031 × 1

选购配件

PEL-030  GPIB+RS232 接口
PEL-023 RS232 接口
PEL-032 9923+RS232 接口
PEL-022 GPIB 接口
PEL-025 USB 接口 + USB 驱动
(驱动可以下载）
PEL-024 LAN 接口 + LAN 驱动
(驱动可以下载）
GTL-250 GPIB Cable, 1m GPIB cable
GTL-248 GPIB Cable, 2m GPIB cable
GTL-246 USB Cable, 1.2m  USB cable

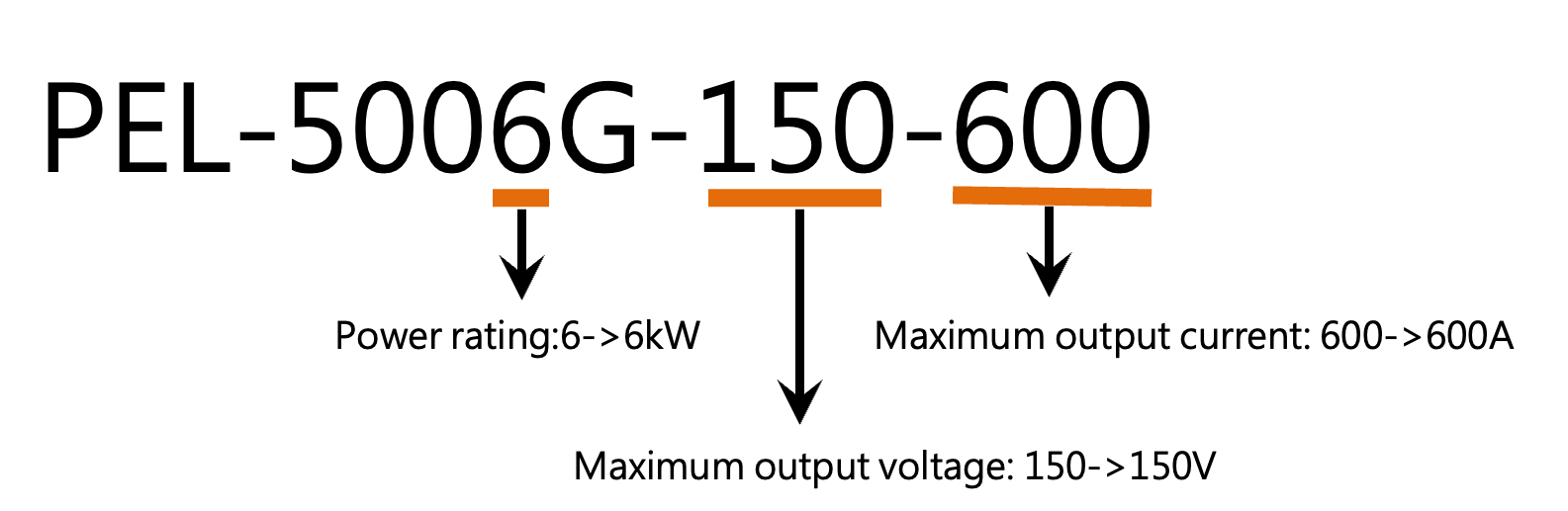

订购信息

一般模式*

• PEL-5004G-150-400 (150V,400A,4kW)

• PEL-5005G-150-500 (150V,500A,5kW)

• PEL-5006G-150-600 (150V,600A,6kW)

• PEL-5004G-600-280 (600V,280A,4kW)

• PEL-5005G-600-350 (600V,350A,5kW)

• PEL-5006G-600-420 (600V,420A,6kW)

• PEL-5004G-1200-160 (1200V,160A,4kW)

• PEL-5005G-1200-200 (1200V,200A,5kW)

• PEL-5006G-1200-240 (1200V,240A,6kW)

倍增模式*

• PEL-5004G-150-400 (150V,600A,6kW)

• PEL-5005G-150-500 (150V,750A,7.5kW)

• PEL-5006G-150-600 (150V,900A,9kW)

• PEL-5004G-600-280 (600V,420A,6kW)

• PEL-5005G-600-350 (600V,525A,7.5kW)

• PEL-5006G-600-420 (600V,630A,9kW)

• PEL-5004G-1200-160 (1200V,240A,6kW)

• PEL-5005G-1200-200 (1200V,300A,7.5kW)

• PEL-5006G-1200-240 (1200V,360A,9kW)
