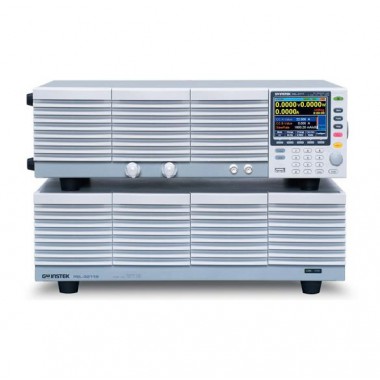

PEL-3000H(PEL-3021H,PEL-3041H,PEL-3111H,PEL-3211H,PEL-3212H,PEL-3323H,PEL-3424H,PEL-3535H,PEL-3322H)
操作电压(DC):0~150V(PEL-3000)/ 0~800V(PEL-3000H)
7种操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
并联操作最大可达9450W
高速可调斜率(16A/uS)
高效负载模拟:序列功能
程式设计功能(Go/NoGo测试）
动态(开关)功能:0.0166Hz-20kHz
短路功能
前端BNC电压监控功能
软启动功能: Off / On(1~200ms, Res：1ms)
PEL-3000系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。
由于电信系统数据传输和大规模数据存储需求不断增长，互联网通信基础设备正在快速扩张。这极大地推动了2000W及以上电源供电的电信设备的市场需求。 PEL-3000的灵活功率组合满足当前大功率电源的测试要求。
PEL-3000H可编程直流电子负载，不仅继承了PEL-3000系列的功能和特性，而且为所有PEL-3000H系列提供三个电流范围，并在前面板上增加了电压监控BNC端子。 PEL-3000H系列是单通道可编程直流电子负载，具有800V和0.84A /μs Slew rate，是高压设备测试的合适选择，如EV和HEV车载充电器，DC / DC转换器或高压电池。
| PEL-3021H | 直流电子负载 | 8.75A/ 800V/ 175W |
| PEL-3041H | 直流电子负载 | 17.5A/ 800V/ 350W |
| PEL-3111H | 直流电子负载 | 52.5A/ 800V/ 1050W |
| PEL-3211H | 直流电子负载 | 105A/ 800V/ 2100W |
| PEL-3212H | 直流电子负载 | 105A/ 800V/ 2100W |
| PEL-3323H | 直流电子负载 | 157.5A/ 800V/ 3150W |
| PEL-3424H | 直流电子负载 | 210A/ 800V/ 4200W |
| PEL-3535H | 直流电子负载 | 262.5A/ 800V/ 5250W |
| PEL-3322H | 直流电子负载 | 157.5A/ 800V/ 3150W |
| PEL-3533H | 直流电子负载 | 262.5A/ 800V/ 5250W |
| PEL-3744H | 直流电子负载 | 367.5A/ 800V/ 7350W |
| PEL-3955H | 直流电子负载 | 472.5A/ 800V/ 9450W |
快速选型
| 型号 | 电流 | 电压 | 功率 | 标配接口 |
| PEL-3021H | 8.75A | 800V | 175W | USB/RS232 |
| PEL-3041H | 17.5A | 800V | 350W | USB/RS232 |
| PEL-3111H | 52.5A | 800V | 1050W | USB/RS232 |
| PEL-3211H | 105A | 800V | 2100W | USB/RS232 |
| PEL-3212H | 105A | 800V | 2100W | USB/RS232 |
| PEL-3323H | 157.5A | 800V | 3150W | USB/RS232 |
| PEL-3424H | 210A | 800V | 4200W | USB/RS232 |
| PEL-3535H | 262.5A | 800V | 5250W | USB/RS232 |
| PEL-3322H | 157.5A | 800V | 3150W | USB/RS232 |
| PEL-3533H | 262.5A | 800V | 5250W | USB/RS232 |
| PEL-3744H | 367.5A | 800V | 7350W | USB/RS232 |
| PEL-3955H | 472.5A | 800V | 9450W | USB/RS232 |
详细规格
PEL-3000(H)系列型号
规格适用于 PEL-3000 系列在+ 20°C〜+ 30°C 的环境中热机至少 30 分钟
| 型号 | PEL-3021H | PEL-3041H | PEL-3111H | PEL-3211H | ||
| 操作电压(DC) | 0V～800V | 0V～800V | 0V～800V | 0V～800V | ||
| 电流 | 8.75A | 17.5A | 52.5A | 105A | ||
| 功率 | 175W | 350W | 1050W | 2100W | ||
| 输入阻抗 | 3.24MΩ | 3.24MΩ | 3.24MΩ | N/A | ||
| 最小操作电压 (DC) | 5V at 8.75A | 5V at 17.5A | 5V at 52.5A | 5V at 105A | ||
| 2.5V at 4.375A | 2.5V at 8.75A | 2.5V at 26.25A | 2.5V at 52.5A | |||
| CC模式 | ||||||
| 操作范围 | H,M,L | 0A～8.75A | 0A～17.5A | 0A～52.5A | 0A～105A | |
| 0A～875mA | 0A～1.75A | 0A～5.25A | 0A～10.5A | |||
| 0A～87.5mA | 0A～175mA | 0A～525mA | 0A～1.05A | |||
| 设定精度 | H,M,L | ±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs） | |||
| 设定精度(并联) | H,M,L | ±（1.2%set+1.1%fs*3） | ±（1.2%set+1.1%fs） | |||
| 分辨率 | H,M,L | 300μA | 0.6mA | 2mA | NA | |
| 30μA | 60μA | 200μA | NA | |||
| 3μA | 6μA | 20μA | NA | |||
| CR模式 | ||||||
| 操作范围 | 范围 | H | 1.75S～30μS （571Ω～33.3MΩ） | 3.5S～60μS （285mΩ～16.6kΩ） | 10.5S～180μS （95.2mΩ～5.55kΩ） | 21S～360μS (95.2mΩ～2.777kΩ) |
| M | 1.75mS～3μS （5.71Ω～333MΩ） | 350mS～6μS （2.85mΩ～166kΩ） | 1.05S～18μS （952mΩ～55.5kΩ） | 2.1S～36μS (476mΩ～27.77kΩ) | ||
| L | 17.5mS～0.3μS （57.1Ω～3.33MΩ） | 35mS～0.6μS （28.5mΩ～1.66MΩ） | 105mS～1.8μS （9.52Ω～555kΩ） | 210mS～3.6μS (4.762Ω～277.7kΩ) | ||
| 设定精度 | H,M,L | ±（0.5%set+0.5%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs）TYP | |||
| 设定精度(并联) | ±（1.2%set+1.1%fs*3） | NA | ||||
| 分辨率 | H,M,L | 30μS | 60μS | 180 μS | NA | |
| 3μS | 6μS | 18 μS | NA | |||
| 0.3μS | 0.6μS | 1.8 μS | NA | |||
| CV模式 | ||||||
| 操作范围 | 范围 | H | 5V～800V | 5V～800V | ||
| L | 5V～80V | 5V～80V | ||||
| 设定精度 | 范围 | H,L | ±（0.2%set+0.2%fs） | ±（0.2%set+0.2%fs） | ||
| 并联 | TYP | ±（0.2%set+0.2%fs） | ±（0.2%set+0.2%fs） | |||
| 分辨率 | 范围 | H,L | 20mV/2mV | NA | ||
| CP模式 | ||||||
| 操作范围 | 范围 | H | 17.5W～175W | 35W～350W | 105W～1050W | 210W～2100W |
| M | 1.75W～17.5W | 3.5W～350W | 10.5W～105W | 21W～210W | ||
| L | 0.175W～1.75W | 0.35W～10.5W | 1.05W～10.5W | 2.1W～21W | ||
| 设定精度 | H,M | ±（0.6%set+1.4%fs）+Vin/3.24MΩ | ±（5%fs)TYP | |||
| 分辨率 | H,M,L | 10mW | 10mW | 100mW | NA | |
| 1mW | 1mW | 10mW | NA | |||
| 0.1mW | 0.1mW | 1mW | NA | |||
| 并联模式 | ||||||
| Capacity | 875W | 1750W | 5250W | PEL-3111H with 4 booster units: | ||
| Max 9,45kW | ||||||
| Slew Rate | ||||||
| 操作模式 | CC、CR | CC、CR | CC、CR | NA | ||
| 设定范围(CC模式） | 范围 | H | 0.14mA/μs～140mA/μs | 0.28mA/μs～280mA/μs | 0.84mA/μs～840mA/μs | NA |
| M | 0.014μA/μs～14mA/μs | 0.028mA/μs～28mA/μs | 0.084mA/μs～84mA/μs | NA | ||
| L | 1.4μA/μs～1400μA/μs | 2.8μA/μs～2800μA/μs | 0.0084mA/μs～8.4mA/μs | NA | ||
| 设定范围(CR模式） | 范围 | H | 0.014mA/μs～14mA/μs | 0.028mA/μs～28mA/μs | 0.084mA/μs～84mA/μs | NA |
| M | 0.0014mA/μs～1.4mA/μs | 0.0028mA/μs～2.8mA/μs | 0.0084mA/μs～8.4mA/μs | NA | ||
| L | 0.14μA/μs～140μA/μs | 0.28μA/μs～280μA/μs | 0.00084mA/μs～0.84mA/μs | NA | ||
| 设定精度 | H,M,L | ±（10%set+25μs） | NA | |||
| 分辨率 | 50μA （14mA～140mA/μs） | 100μA （28mA～280mA/μs） | 300μA （84mA～0.84A/μs） | NA | ||
| 5μA （1.4mA～14mA/μs） | 10μA （2.8mA～28mA/μs） | 30μA （8.4mA～84mA/μs） | ||||
| 0.5μA （140μA～1.4mA/μs） | 1μA （280μA～2.8mA/μs） | 3μA （840μA～8.4mA/μs） | ||||
| 50nA （14μA～140μA/μs） | 0.1μA （28μA～280μA/μs） | 0.3μA （84μA～840μA/μs） | ||||
| 5nA （1.4μA～14μA/μs） | 10nA （2.8μA～28μA/μs） | 30nA （8.4μA～84μA/μs） | ||||
| 0.5nA （0.14μA～1.4μA/μs） | 1nA （0.28μA～2.8μA/μs） | 3nA （0.84μA～8.4μA/μs） | ||||
| 表头 | ||||||
| 电压表 | 精度 | ±（0.1%rdg+0.1%fs） | ±(0.1%rdg+0.1%fs) TYP | |||
| 电流表 | 精度 | ±（0.2%rdg+0.3%fs） | NA | |||
| 电流表（并联操作） | 精度 | ±（1.2%rdg+1.1%fs） | ±(1.2%rdg+1.1%fs) TYP | |||
| 动态模式 | ||||||
| 操作模式 | CC、CR、CP | NA | ||||
| T1＆T2 | 0.025ms～10ms/Res：1μs；10ms～60s/Res：1ms | NA | ||||
| 精度 | ±100ppm of setting | ±100ppm of setting | ||||
| Slew Rate(CC) | 范围 | H | 0.14mA/μs ~ 140A/μs | 0.28mA/μs~ 280A/μs | 0.84mA/μs ~ 840mA/μs | NA |
| M | 0.014mA/μs ~ 14mA/μs | 0.028mA/μs ~ 28mA/μs | 0.084mA/μs ~ 84A/μs | |||
| L | 1.4μA/μs ~ 1400μA/μs | 2.8μA/μs ~ 2800μA/μs | 0.0084mA/μs ~ 8.4mA/μs | |||
| Slew Rate(CR) | 范围 | H | 0.014mA/μs ~ 14mA/μs | 0.028mA/μs~ 28mA/μs | 0.084mA/μs ~ 84mA/μs | NA |
| M | 0.0014mA/μs ~ 1.4mA/μs | 0.028mA/μs ~ 2.8mA/μs | 0.0084mA/μs ~ 8.4mA/μs | |||
| L | 0.14μA/μs ~ 140μA/μs | 0.28μA/μs ~ 280μA/μs | 0.0084mA/μs ~ 0.84mA/μs | |||
| 电流精度 | ±0.4%F.S. | ±0.4%F.S. | ±0.4%F.S. | ±0.4%F.S. | ||
| 保护功能 | ||||||
| 功能 | 过压保护（OVP)过流保护（OCP)过功率保护（OPP)过热保护（OHP）低压保护（UVP)反向连接保护（REV) | |||||
| 一般 | ||||||
| 输入范围 | 90VAC ~ 132VAC/ 180VAC ~ 250VAC Single-phase ; 47Hz~63Hz | |||||
| 最大功率 | 90VA | 110VA | 190VA | 230VA | ||
| 接口 | Std: USB, RS-232, Analog Control; Opt: GPIB | |||||
| 尺寸& 重量 | 213.8(W) x 124(H) x 400.5(D)mm； | 213.8(W) x 124(H) x 400.5(D)mm； | 427.8(W) x 124(H) x 400.5(D)mm； | 427.7(W) x 127.8(H) x 553.5(D)mm； | ||
| Approx. 6kg | Approx. 7kg | Approx. 17kg | Approx. 23kg | |||
标准配件:快速操作手冊 CD（使用手冊/程控） 电源线
PEL-011 敷在输入端子盖
PEL-012 端子接头套件
PEL-013 柔性端子蓋
PEL-014 J1/J2保护插头 前端子墊圈
GTL-255 框架连接线 300mm
选购配件:
用於時脈的CR123A 3V锂电池。
GRA-413 用于增压器的机架安裝支架PEL-3211（H）（EIA + JIS）
GRA-414-E 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ EIA
GRA-414-J 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ JIS
GTL-248 GPIB通讯线，2.0米
GTL-246 USB 通讯线材A-B.
PEL-010 粉尘过滤器
PEL-004 GPIB选配
PEL-005 连接铜排
PEL-006 连接铜排
PEL-007 连接铜排
PEL-008 连接铜排
PEL-009 连接铜排
