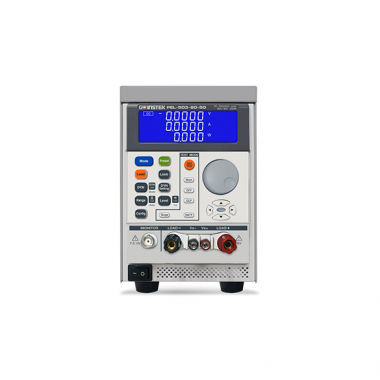

PEL-500

5位数字电压、电流以及功率显示
同时显示电压值、电流值、功率
短路测试时可设定短路时间
过电流保护/过功率保护的自动测试功能
电池放电测试功能可以设定放电停止电压(Vbatt)、放电容量(AH、WH)以及停止放电时间
Surge测试可以模拟开机过衡电流及热插入瞬间电流
定电流、定电阻、定电压、定功率及Dynamic模式
过电压、过电流、过功率、过温度保护及逆向极性侦测
电压极性显示可设成正值("+" )或负值("-")
通讯接口: RS-232C、USB

PEL-500系列单通道电子负载，共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流，PEL-500 系列提供Surge测试，可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性，分别设定PEL.500系列的加载电压/卸载电压来进行测试，当待测体的输出电压上升至加载电压值，开始进行加载，当输出电压下降至卸载电压，开始卸载。用户可以依照待测体的功能及规格，利用GO/NG功能预先设定判断条件，PEL.500 系列将在测试过程中依据所设定的判断条件，自动产生判断结果。在电源的安全测试要求下，PEL-500 系列不仅提供Short测试功能，也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作，去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测，当其中的任- -项产生触发动作时，PEL-500 系列将有保护或提醒措施，保护PEL-500避免因为不正常操作范围而损毁。

型号		PEL-503-80-50		PEL-504-80-70		PEL-504-500-15		PEL-507-80-140		PEL-507-500-30
工作范围
功率（W）		250 W		350 W		350 W		700 W		700 W
电流（A）		50 A		70 A		15 A		140 A		30 A
电压（V）		80 V		80 V		500 V		80 V		500 V
最小操作电压		1.0V @ 50A		1.2V @ 70A		6V @ 15A		0.9V @ 140A		3.0V @ 30A
保护功能
过功率保护(OPP)		≈262.5 W		≈367.5 W		≈367.5 W		≈735 W		≈ 735 W
过电流保护(OCP)		≈52.5 A		≈73.5 A		≈15.75 A		≈147 A		≈31.5 A
过电压保护(OVP)		≈84 V		≈84 V		≈525 V		≈84 V		≈ 525 V
过热保护(OTP)		YES		YES		YES		YES		YES
工作模式
定电流模式	范围	0～5.04～50.4 A		0～7.02～70.2 A		0～1.5～15 A		0～14.04～140.4 A		0～3～30 A
	分辨率	0.084 mA / 84 mA		0.117 mA / 1.17 mA		0.025 mA / 0.25 mA		0.234 mA / 2.34 mA		0.05 mA / 0.5 mA
	精度	±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)
定电阻模式	范围	0.016～1.6～96000 Ω		0.0114～1.14～68400 Ω		0.4～40～2400000 Ω		0.0057～0.57～34200 Ω		0.2～20～1200000 Ω
	分辨率	26.666 μΩ / 0.010416 mSiemens		19 μΩ / 0.014619 mSiemens		666.667uΩ / 0.416 uSiemens		9.5uΩ / 29.239 uSiemens		333.334uΩ / 0.833 uSiemens
	精度	±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)
定电压模式	范围	0～8.1～81 V		0～8.1～81 V		0～60～500 V		0～8.1～81 V		0～60～500 V
	分辨率	0.135mV/ 1.35mV		0.135mV/ 1.35mV		1 mV/ 10mV		0.135mV/ 1.35mV		1 mV/ 10mV
	精度	±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)
定功率模式	范围	0～25.02～250.2 W(Imax.= r1：5A , r2：50A)		0～35.04～350.4W(Imax.= r1：7A , r2：70A)		0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A)		0～70.02～700.2 W(Imax.= r1：14A , r2：140A)		0～70.02～700.2 W(Imax.= r1：3A , r2：30A)
	分辨率	0.417 mW/ 4.17 mW		0.584mW/ 5.84 mW		0.584 mW/ 5.84 mW		1.167 mW/ 11.67 mW		1.17 mW/ 117 mW
	精度	±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)
动态模式	THIGH/TLOW	10 uS to 9.999 Sec		10 uS to 9.999 Sec		10 uS to 9.999 Sec		10 uS to 9.999 Sec		10 uS to 9.999 Sec
	分辨率	0.001 / 0.01 / 0.1 / 1mS						0.001 / 0.01 / 0.1 / 1mS
	转换速率	3.2～200 mA/μs	0.032～2 A/μS	4.64～290 mA/μs	0.0464～2.90 A/μS	1～62.5 mA/μs	10～625 mA/μS	0.0096～0.6A/μs	0.096～6A/μS	2～125 mA/μs	20～1250 mA/μS
	精度	±5% ±10μS		±5% ±10μS		±5% ±10μS		±5% ±10μS		±5% ±10μS
测量
电压回读
范围(5 Digital)		0～8.1～81 V		0～8.1～81 V		0～60～500 V		0～8.1～81 V		0～60～500 V
分辨率		0.135mV/ 1.35mV		0.135mV/ 1.35mV		1 mV/ 10mV		0.135mV/ 1.35mV		1 mV/ 10mV
精度		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)
电流回读
范围(5 Digital)		0～5.04～50.4 A		0～7.02～70.2 A		0～1.5～15 A		0～14.04～140.4 A		0～3～30 A
分辨率		0.084 mA / 84 mA		0.117 mA / 1.17 mA		0.025 mA / 0.25 mA		0.234 mA / 2.34 mA		0.05 mA / 0.5 mA
精度		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)
功率回读
范围(5 Digital)		25W	250W	35W	350W	35W	350W	70W	700W	70W	700W
分辨率		0.001W	0.01W	0.001W	0.01W	0.001W	0.01W	0.001W	0.01W	0.001W	0.01W
精度		± 0.1% of (Reading + Range)						± 0.1% of (Reading + Range)
Surge 测试
Surge & Normal 电流		0~50A		0~70A		0~15A		0~140A		0~30A
Surge 时间		10~1000ms		10~1000ms		10~1000ms		10~1000ms		10~1000ms
Surge 步骤		1~5		1~5		1~5		1~5		1~5
电池放电测试
低电压保护		0~81V		0~81V		0~500V		0~81V		0~500V
时间		1~99999Sec		1~99999Sec		1~99999Sec		1~99999Sec		1~99999Sec
容量		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH
其它
Load ON电压		0.1～25V		0.1～25V		0.4～100V		0.1～25V		0.4～100V
精度		1% of (Setting + Range)						1% of (Setting + Range)
Load OFF 电压		0～25V		0～25V		0～100V		0～25V		0～100V
精度		0.05% of (Setting +Range)						0.05% of (Setting +Range)
Imonitor (非隔离)		5.04 A/V		7.02 A/V		1.5 A/V		14.04 A/V		3 A/V
电流监视		FULL SCALE 10V						FULL SCALE 10V
精度		0.5% of (Setting + Range)						0.5% of (Setting + Range)
典型短路电阻		0.018 Ω		0.0169 Ω		0.367Ω		0.0053Ω		0.087Ω
最大短路电流		50A		70A		15A		140A		30A
接口		USB/RS232						USB/RS232
功耗		40VA						60VA
尺寸(HxWxD)		205 x 123 x 477mm						205 x 231 x 480mm
重量		5.3Kg						10.3Kg

选购配件：

GTL-238 RS-232 Cable, 9 pin,M-F Type,1000mm

GTL-246 USB Cable,1.2m
