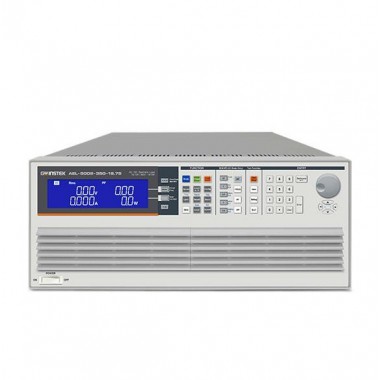

AEL-5000
交/直流负载具定电流、线性定电流、定电阻、定电压、定功率及整流性负载等工作模式
峰值因素范围: 1.414~5.0
功率因素范围: 0~1超前或落后
内建测试模式
Turbomode(倍增模式)
时间量测可应用于电池、UPS、保险丝和断路器等测试
高达八台的并联最高可达180KW及三相△或Y的负载同步控制
支持带载开机
支援抽载与卸除角度控制
支援正半周或负半周抽载
支援SCR/TRIAC的电流调变波形, 90度Tailing edge及Leading Edge
频率范围: DC, 40~440Hz(480V机型: DC, 40-70Hz )
外部电压控制
过电压警示、过电流、过功率、过温度保护
选配接口: GPIB、 RS-232C、 USB、LAN
AEL-5000系列交/直流电子负载内建16位A/D及DSP等精准的量测电路，提供了精确的测量值，测量项目共有电压均方根值(rms)、 电流均方根值(Arms)、 瓦特值(Watt)、 伏安(VA)、 波峰因素(CF)、 功率因素(PF)、 谐波失真率(THD)、电压总谐波失真率(VTHD)、 电流总谐波失真率(ITHD)、 峰值电流(lpeak)、 电流最大值(Amax)、 电流最小值(Amin)、 电压最大值(max)、电压最小值(min)。 除了这些量测功能外，亦提供了时间量测，产品如UPS、保险丝及断路器等的跳脱或熔断时间及Of-lineUPS的转换时间(Transfertime)。AEL-5000系列AC/DC电子负载的交流整流模式，完全符合IEC对UPS及PVInverter的测试规范要求，分别是IEC62040-3UPSEficiencyMeasurementnon- LinearandIEC61 683ResistivePlusNon-Linear。AEL 5000系列的交流整流性负载模式，是使用CC+CR负载模式并维持电流的THD在80%，来模拟实际PVInverter所连接的电子设备。AEL-5000系列AC/DC电子负载特别内建各种产品所需的测试模式，包括交流部分的UPS,Inverter,Fuse/Breaker,ACPowerSource,及直流部份的Battery,Fuse/Breaker,DCPowerSource等。AEL-5000系列负载新增TYPE1~TYPE3 共二种电池放电测试，可以依需要选择适当的电池测试模式，测试结果可以直接在LCD显示器上显示电池的AH容量、放电后的电压值、放电的累计时间等数据。AEL-5000系列负载提供多台并联、三相应用功能，让使用者能够进行更大功率或三相交流电源的测试应用，这样可以更灵活、更弹性的使用AEL-5000系列交流电子负载,以节省成本。在并联1三相的操作.上,使用者如同操作单机一样,只要对Master进行操作即可，Slave1及 Slave2会自动进行该相的吃载及量。AEL-5000系列交直流电子负载特别针对电流保护元件的测试验证开发出FuseTest 功能，就能够用一额定电流与功率的电子负载来测试验证此类保护元件。当Turbomode( 倍增模式)设置为ON时，在1秒的测试时间内，测试电流可以倍增到额定电流的2倍。
附件
圆型端子RVL1_4x2 PCs
圆型端子RNYBS8-4x2 PCs
端子PTV1-12x6PCs
HD-DSUB 15pin MALE to MALE 150cmx 1 PCs
选购配件：
PEL-022 GPIB Card
PEL-023 RS-232 Card
PEL-024 LAN Card
PEL-025 USB Card
PEL-028 不锈钢U型把手(固定在拖架)
注:仅限下列机型AEL-5006/5008/5012/5015
PEL-029 机架配件(压铸把手)
注:仅限下列机型AEL- 5002/5003/5004
PEL-030 GPIB+RS232适配卡
GTL-238 RS-232 Cable, 9 pin,M-F Type,1000mm
GTL-248 GPIB Cable, 2m
GTL-250 GPIB Cable, 0.6m
GTL-246 USB Cable, 1.2m
