首页 > 供应产品 > 固纬GWINSTEK GDM-906X系列（GDM-9061,GDM-9060）

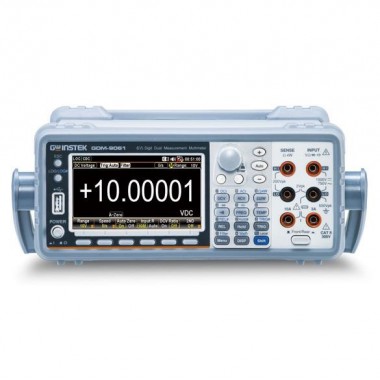

固纬GWINSTEK GDM-906X系列（GDM-9061,GDM-9060）
单价 面议对比
询价 暂无
浏览 17
发货 广东深圳市付款后3天内
品牌 固纬GWINSTEK
过期 长期有效
更新 2024-08-15 15:33

详细信息

GDM-906X系列（GDM-9061,GDM-9060）


  • 6 ½数字显示：1,200,000

  • 4.3" TFT LCD

  • DCV基本精度：0.0035%（GDM-9061)/0.0075%（GDM-9060)

  • 12项测量功能：DCV,ACV,DCI,ACI,2-线及4-线电阻，频率，周期，二极管，连续性，温度和电容

  • 采样率高达10k SPS(GDM-9061)

  • 双测量以同时执行两个选定测量

  • 提供包括直方图、条形图和趋势图的功能

  • 温度测量支持RTD、热敏电阻及热电偶

  • 标准接口：USB, RS232C, LAN, Digital I/O

  • 选配接口：GPIB




  固纬电子推出- GDM-906X系列(共2个机型~ GDM-9061和GDM-9060)，6 ½位双测量数字电表，具有高精度直流电流测量、快速采样率、12项测量项目(直流电压/电流、交流电压/电流、2线/4线制电阻、频率、周期、二极管、短路蜂鸣、温度、电容)、6项运算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及丰富的通讯接口(USBdevice/host、RS-232C、LAN、数字I/O和GPIB选购)，提供全方位的测量能力，以及更高的速度和准确性。该系列采用4.3寸TFT图形化显示屏，以及快速的采样率(GDM-9061:10k/s、GDM-9060:1k/s max.)除了可用传统的数字显示外，还可以用条状图、趋势图或直方图来搭配显示，让整个测量过程，更直观、迅速地被完整呈现。同时，更大的内存(GDM-9061:100k、GDM-9060:10k)，也能协助趋势图或直方图在测量过程时，进行统计计算，简化繁琐的趋势分析。在使用的便利性上，GDM-906X系列也加入了丰富的操作设计，例如数字按键，便于需要数值输入的设置，如上/下限值、LAN IP…等;操作接口或信息，支持多国语言(英文/繁体/简体/日语/韩语)，有助于缩短电表的操作学习。对于自动测试系统测量或远程控制应用，GDM-906X除了提供USB，RS-232C和LAN作为标准通讯接口外，还可选择GPIB(客户安装选项)。在软件支持方面，GDM-906X系列提供DMM-Viewer2，来协助用户观测或记录测量的数据；另外，也提供LabVIEW driver以利不同系统整合上的程序需求。3





快速选型

型号采样率显示DCV精度最大电流档位后面板输入标配接口
GDM-90601K/sec6½双显示(1200000)0.0075%3ANOUSB/RS-232/LAN/I/O
GDM-906110K/sec6½双显示(1200000)0.0035%10AYESUSB/RS-232/LAN/I/O
GDM-8261A2.4K/sec6½双显示(1200000)0.0035%10ANOUSB/RS-232/I/O



详细规格

直流特性
直流电压
档位分辨率输入电阻精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
100.0000 mV 0.1μV10MΩor >10GΩ0.0050 + 0.00350.0090 + 0.0065
1.000000 V1μV10MΩor >10GΩ0.0048 + 0.00070.0080 + 0.0010
10.00000 V 10μV10MΩor >10GΩ0.0035 + 0.00050.0075 + 0.0005
100.0000 V 0.1mV10MΩ±1%0.0050 + 0.00060.0085 + 0.0006
1000.000 V 1mV10MΩ±1%0.0050 + 0.00100.0085 + 0.0010

电阻档位分辨率测试电流精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
100.0000 Ω 100μΩ1mA0.010 + 0.0040.014 + 0.007
1.000000 kΩ 1mΩ1mA0.010 + 0.0010.014 + 0.001
10.00000 kΩ10mΩ100μA0.010 + 0.0010.014 + 0.001
100.0000 kΩ100mΩ10μA0.010 + 0.0010.014 + 0.001
1.000000 MΩ 1Ω5μA0.010 + 0.0010.014 + 0.001
10.00000 MΩ 10Ω500nA0.040 + 0.0010.040 + 0.001
100.0000 MΩ 100Ω500nA0.800 + 0.0100.800 + 0.010
直流电流
档位分辨率Burden 电压精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
100.0000 μA 100pA< 0.011 V0.05 + 0.0250.05 + 0.025
1.000000 mA1nA< 0.11 V0.05 + 0.0060.05 + 0.006
10.00000 mA 10nA< 0.04 V0.05 + 0.0200.05 + 0.020
100.0000 m A0.1μA< 0.4 V0.05 + 0.0050.05 + 0.005
1.000000 A 1μA< 0.7 V0.10 + 0.0100.10 + 0.010
3.000000 A 1μA< 2.0 V0.20 + 0.0200.20 + 0.020
10.00000 A10μA< 0.5 V0.15 + 0.010------------------

连续性分辨率测试电流精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
1000.000 Ω0.001 Ω1 mA0.010 + 0.0300.014 + 0.030
二极管测试
档位分辨率测试电流精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
5.000000 V1μV1 mA0.010 + 0.0300.014 + 0.030
直流比率
精度规格：±（直流输入精度+直流参考精度）
交流特性
交流电压（真RMS）
档位分辨率频率精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
100.0000 mV0.1μV3 Hz – 5 Hz1.00 + 0.041.00 + 0.04
5 Hz – 10 Hz0.35 + 0.040.38 + 0.04
10 Hz – 20 kHz0.06 + 0.040.09 + 0.04
20 kHz – 50 kHz0.12 + 0.050.15 + 0.05
50 kHz – 100 kHz0.60 + 0.080.63 + 0.08
100 kHz – 300 kHz4.00 + 0.504.00 + 0.50
1.000000 V ～750.000 V1μV ～1mV3 Hz – 5 Hz1.00 + 0.041.00 + 0.04
5 Hz – 10 Hz0.35 + 0.040.38 + 0.04
10 Hz – 20 kHz0.06 + 0.040.09 + 0.04
20 kHz – 50 kHz0.12 + 0.050.15 + 0.05
50 kHz – 100 kHz0.60 + 0.080.63 + 0.08
100 kHz – 300 kHz4.00 + 0.504.00 + 0.50
交流电流（真RMS)
档位分辨率频率精度（1年)(TCAL±5℃）

GDM-9061GDM-9060
100.0000 μA 10.00000 mA100pA 10nA3 Hz – 5 Hz1.00 + 0.041.00 + 0.04
5 Hz – 10 Hz0.35 + 0.040.38 + 0.04
10 Hz – 5 kHz0.10 + 0.040.13 + 0.04
5 kHz–10 kHz0.18 + 0.040.20 + 0.04
1.000000 mA100.0000 mA1nA100nA3 Hz – 5 Hz1.00 + 0.041.00 + 0.04
5 Hz – 10 Hz0.30 + 0.040.33 + 0.04
10 Hz – 5 kHz0.10 + 0.040.13 + 0.04
5 kHz–10 kHz0.15 + 0.040.18 + 0.04
1.000000 A1μA3 Hz – 5 Hz1.00 + 0.041.00 + 0.04
5 Hz – 10 Hz0.30 + 0.040.33 + 0.04
10 Hz – 5 kHz0.10 + 0.040.13 + 0.04
5 kHz–10 kHz0.15 + 0.040.18 + 0.04
3.000000 A1μA3 Hz – 5 Hz1.00 + 0.041.00 + 0.04
5 Hz – 10 Hz0.35 + 0.040.38 + 0.04
10 Hz – 5 kHz0.23 + 0.040.23 + 0.04
5 kHz–10 kHz0.23 + 0.040.23 + 0.04
10.00000 A10μA3 Hz – 5 Hz1.10 + 0.04------------------


------------------
10 Hz – 5 kHz0.15 + 0.04------------------


------------------
温度特性
RTD（基于PT100的精度）
档位分辨率精度（1年)(TCAL±5℃）
-200℃～-100℃0.001℃0.09℃
-100℃～-20℃0.001℃0.08℃
-20℃～20℃0.001℃0.06℃
20℃～100℃0.001℃0.08℃
100℃～300℃0.001℃0.12℃
300℃～600℃0.001℃0.22℃
热电偶式温度计（基于ITS-90的精度）
类型档位分辨率精度（1年)(TCAL±5℃）
E-200℃～+1000℃0.002℃0.2℃
J-210℃～+1200℃0.002℃0.2℃
T-200℃～+400℃0.002℃0.3℃
K-200℃～+1372℃0.002℃0.3℃
N-200℃～+1300℃0.003℃0.4℃
R-50℃～+1768℃0.01℃1℃
S-50℃～+1768℃0.01℃1℃
B+350℃～+1820℃0.01℃1℃
热敏电阻（(2.2kΩ,5kΩ,10kΩ或User Type)
档位分辨率精度（1年)(TCAL±5℃）
-80℃ ～150℃0.01℃0.01℃
电容特性
电容
档位分辨率精度（1年)(TCAL±5℃）
1.000 nF 0.001nF2.00 + 2.00
10.00 nF 0.01nF2.00 + 1.00
100.0 nF 0.1nF2.00 + 0.40
1.000 μF0.001μF2.00 + 0.40
10.00 μF0.01μF2.00 + 0.40
100.0 μF0.1μF2.00 + 0.40
频率和周期特性
频率/周期
档位分辨率精度（1年)(TCAL±5℃）
100.0000mV～750.000V3Hz - 5Hz0.1
5Hz - 10Hz0.05
10Hz - 40Hz0.03
40Hz - 1MHz0.006

尺寸&重量：267(W)*107(H)*302(D)mm,约 3.5kg




配件
安全说明×1，电源线×1，USB电缆GTL-246×1,测试线GTL-207A×1,
CD×1(包括完整的使用手册，升级程序和PC软件，DMM-Viewer2）

选配
GTL-205 带热电偶的温度测线转接器（K-type),约1000mm
GTL-234 RS-232C线, 9-pin F-F Type，直连，2000mm
GTL-248 GPIB线,约2000mm

GTL-308 4线式（+屏蔽）测试线，约1500mm


GRA-422 机架 (19",2U)

GDM-TL1 测试线组 (适用所有电表系列)
GSC-014 电表附件包
