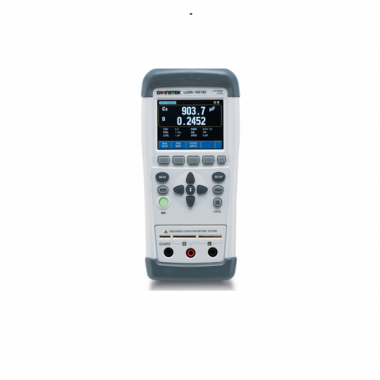

LCR-1000 掌上型LCR表
2.8”TFT 触摸屏
主显示器和辅助显示器50,000计数分辨率
0.2%基本精度
6或8个可选测试频率(与型号有关)
可提供15种测量组合
可选择的测试电平:AC 0.3V/0.7V/1Vrms和DC+/-1V
可选测量速度: 快10次/秒,慢2.5次/秒
自动元件类型识别和测量的自动LCZ模式
数据保持
用于远程通信的USB-HID/USB-VCOM接口
数据记录软件可用
固纬电子推出全新 LCR-1000 系列,这是一款手持式LCR 表,具有自动实时测试功能。该系列采用TFT-LCD,提供 0.2% 的基本精度。用户可以选择使用按钮或触摸屏操作。该系列不仅测量精度高,使用更加便利。适用于精密测试,包括维修测试、零部件生产、学校/研究机构,甚至品质检测。
LCR-1000 系列包括 2个型号。LCR-1100 提供高达 100kHz 的测试频率,LCR-1010 提供高达 10kHz 的测试频率。该系列提供可选的测试电压(0.3/0.7/1.0Vrms)和等效电路( 串联/并联),以自动测量电容、电感、电阻、电抗、阻抗、品质因数、损耗因数、相位和直流电阻。
LCR-1000 系列在主参数和辅助参数均为 50,000 位数显示,基本精度为0.2%,支持2线或5线测量。此外,该系列还提供了比较功能和数据保持功能,以满足不同类型组件的各种测试和测量要求。
全系列都配备了 USB-HID 和 USB-VCOM 接口。提供了一个简单实用的免费 PC 软件,并提供了远程控制指令(与 SCPI 兼容 ),供用户编写自己的个人软件,以满足数据采集的需要。
型号 | LCR-1100 | LCR-1010 |
测试频率 | 50/100/120Hz/1k/2k/10k/50k/100kHz | 50/100/120Hz/1k/2k/10kHz |
显示 | 主显/副显 : 50,000 counts | |
输出阻抗 | 100Ω | |
基本精度 | 0.2% | |
测试速度 | 快速10次/秒,慢速2.5次/秒 | |
测试信号电平 | 0.3V/0.7V/1.0Vrms 可选 | |
测试参数 | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd | |
等效电路 | 串/并联可选 |
用户手册、安全说明、可充电电池(LCR-305)、开尔文夹子(LCR-101)、短路棒(LCR-100)、Type A-C型USB Cable(LCR-205)、便携包(LCR-503)、镊子测试夹具(LCR-108)
