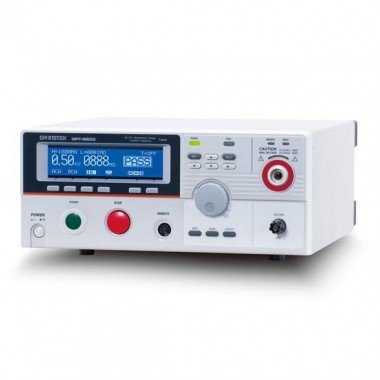

GPT-9600系列 安规测试仪
100VA AC测试能力
240×48冰蓝点阵LCD
真有效值电流测量
ARC侦测
过零开启操作
使用PWM技术，提高测试效率和测试可靠性
重量轻，便于操作
固纬电子新开发的经济型安规测试仪GPT-9600系列，价格适中，能够满足主要安规的常规测试，如IEC、EN、UL、CSA、GB、JIS和其它安全规则。
GPT-9600系列具有100VA AC输出功率。GPT-9603为三合一型号，用于AC耐压、DC耐压和绝缘电阻测试；GPT-9612用于AC耐压和绝缘电阻测试；GPT-9602用于AC和DC耐压测试；GPT-9601用于AC耐压测试。高效PWM技术是其核心，减少了交流输入电压波动的影响，为GPT-9600系列提供一个稳定的电压。
快速选型
| 型号 | 主要功能 | 容量 | 过零开启 | 标配接口 |
| GPT-9601 | AC | 100VA | YES | I/O |
| GPT-9602 | AC/DC | 100VA | YES | I/O |
| GPT-9612 | AC/IR | 100VA | YES | I/O |
| GPT-9603 | AC/DC/IR | 100VA | YES | I/O |
| 详细规格 | ||
| AC耐压 | ||
| 输出电压范围 | 0.10kV~5.00kV ac | |
| 输出电压分辨率 | 10V | |
| 最大额定负载 | 100VA(5kV/20mA) | |
| 最大额定电流 | 20mA(0.5kV＜V≤5kV)；5mA(0.1kV≤V≤0.5kV) | |
| 输出电压波形 | 正弦波 | |
| 输出电压频率 | 50Hz/60Hz可选 | |
| 电压调节率 | ±(1.5%+2计数)[满载→空载] | |
| 电压表精度 | ±(1.5%读值+2计数) | |
| 电流测量范围 | 0.01mA~20.0mA | |
| 电流最佳分辨率 | 0.01mA/0.1mA | |
| 电流测量精度 | ±(2.0%读值+5计数)当HI SET＜1.00mA；±(2.0%读值+3计数)当HI SET≥1.00mA | |
| 电流判定精度 | ±(3.0%设定值+5计数)当HI SET＜1.00mA；±(3.0%设定值+3计数)当HI SET≥1.00mA | |
| 视窗比较方式 | 有 | |
| ARC侦测 | 有 | |
| RAMP(提速时间) | 0.1s固定 | |
| 计时(测试时间) | OFF，1s~180s | |
| GND | ON | |
| DC耐压 | ||
| 输出电压范围 | 0.10kV~6.00kV dc | |
| 输出电压分辨率 | 10V | |
| 最大额定负载 | 25W(5kV/5mA) | |
| 最大额定电流 | 6mA(0.5kV＜V≤6kV)；2mA(0.1kV≤V≤0.5kV) | |
| 电压调节率 | ±(1.5%+2计数)[满载→空载] | |
| 电压表精度 | ±(1.5%读值+2计数) | |
| 电流测量范围 | 0.01mA~6.00mA | |
| 电流最佳分辨率 | 0.01mA | |
| 电流测量精度 | ±(2.0%读值+5计数)当HI SET＜1.00mA；±(2.0%读值+3计数)当HI SET≥1.00mA | |
| 电流判定精度 | ±(3.0%设定值+5计数)当HI SET＜1.00mA；±(3.0%设定值+3计数)当HI SET≥1.00mA | |
| 视窗比较方式 | 有 | |
| ARC侦测 | 有 | |
| RAMP(提速时间) | 0.1s固定 | |
| 计时(测试时间) | OFF，1s~180s | |
| GND | ON | |
| 绝缘电阻 | ||
| 输出电压 | 50V, 100V, 250V, 500V, 1000V dc | |
| 输出电压精度 | ±(3.0%设定值+1计数)[空载] | |
| 电阻测量范围 | 1MΩ~2000MΩ | |
| 测试电压 | 测量范围 | 精度 |
| 50V/100V/250V | 1~50MΩ;51~2000MΩ | ±(5%读值+2MΩ);±(10%读值+2MΩ) |
| 500V/1000V | 1~500MΩ;501~2000MΩ | ±(5%读值+2MΩ);±(10%读值+2MΩ) |
| 视窗比较方式 | 有 | |
| 输出阻抗 | 600kΩ | |
| RAMP(提速时间) | 0.1s固定 | |
| 计时(测试时间) | OFF，1s~180s | |
| GND | OFF(固定) | |
| 测试方式* | ||
| 单次 | ACW, DCW, IR | |
| 自动 | AC-IR, IR-AC, DC-IR, IR-DC | |
| 接口 | ||
| 远程端子(前) | 标配 | |
| 信号I/O | 标配 | |
| 显示 | ||
| 240×48冰蓝点阵LCD | ||
| 电源 | ||
| AC 100V~120V/220V~240V±10%，50/60Hz | ||
| 功率损耗 | ||
| 400VA Max | ||
| 尺寸&重量 | ||
| 330(W)×148(H)×385(D)mm;约9kg max | ||
| *“测试模式”与所选机型有关 | ||
快速指南x 1,电源线x 1
CD x 1(内含完整使用手册)
Interlock端子 x 1
Remote端子组件 x 1
测试线GHT-114 x 1
选购附件
GHT-113 高压测试枪
GHT-205 高压测试棒
GRA-417 面板机架 (19”, 4U)
