首页 > 供应产品 > 固纬GWINSTEK GPM-8310

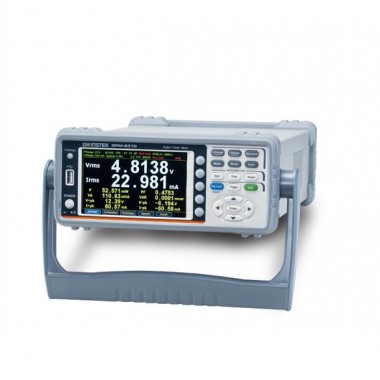

固纬GWINSTEK GPM-8310
单价 面议对比
询价 暂无
浏览 35
发货 广东深圳市付款后3天内
品牌 固纬GWINSTEK
过期 长期有效
更新 2024-08-15 15:40

详细信息

GPM-8310


  • 5” TFT LCD显示屏

  • 电压/电流测试频宽可达DC, 0.1Hz ~ 100kHz

  • 两种数值显示模式

  • 一般画面 : 显示2个主测项+8个小测项

  • 简易画面 : 显示4个主测项的测试值

  • 波形显示 : V (电压), I (电流), P (功率)

  • 电流/电压可测至CF为3的畸形波, 半量程CF可达6或6A

  • 50阶谐波量测及分析(数值与条状图)

  • 积分功能支援自动换档

  • 具外部电流感应器输入端子 (EXT1/EXT2)

  • 标准界面: RS-232C, USB device/ host, LAN, GPIB

  • 选购界面: Digital I/O (DA4) (须于出厂前安装)

  • 选购配件: GPM-001


固纬电子 – GPM-8310单相(1P/2W)交流电源功率量测的数字功率计,该产品测试频宽可达DC, 0.1Hz~100kHz采用16bits A/D、取样率300kHz。使用5” TFT LCD显示屏、5位数量测显示、提供25种功率量测上相关参数,以及有高精准度的量测能力;并同时具有波形显示(电压/电流/功率)的能力、积分量测功能、各阶谐波量测及分析、外部感应器输入端子、多样的通讯接口…等来协助使用者达成清晰、便捷、准确的功率量测

GPM-8310的额定直接输入电压600V、输入电流20A,可支持小电流档位至5mA(分辨率可达0.1uA)、功率量测分辨率0.1uW、波峰因素可达3 (半量程可达66A),且电压/电流/功率量测能力可达(±0.05%读值±0.1%档位),并可依选择不同的量测模式,提供多达25种功率量测上的相关参数,包括电压、电流、频率、功率、波峰因素、视在功率、无效功率、功率因数、相位角、总谐波失真、最大电流比外,还包括MATH计算功能。因此,无论是在如待机功耗的小电流/小功率量测、或是一般产品的消耗功率量测,均提供范围与精准度的支援。

GPM-8310也妥善的利用了TFT LCD显示屏的优势可使用数值和图形的方式呈现参数量测的结果。在数值方面,提供一般模式和简易模式,一般模式可显示10个量测参数(2个主要量测+8个监控量测)、简易模式四个量测参数,同时这些呈现的参数,可随使用者的需求,自25种的功率参数中任意选取。而在图形显示方面,提供简易的示波器模式,以波形方式呈现电压/电流/功率这三个参数;另外,针对量测信号的各阶谐波的量测与分析,都可以数值或条状图完整呈现,不只满足了制程测试上精准度及清晰易读的需要同时也能符合研发设计质量验证上多样性的量测应用需

此外,GPM-8310在辅助量测的机制/功能上的表现,也是全方位的。对于测量大电压的应用,提供VT rate设置可搭配外部比压器使用;而针对大电流的量测,则视比流器的型式 ~ 电压输出型或电流输出型,若是电流输出型可直接锁付于机器后板并搭配CT rate设置进行量测、若为电压输出型则可通过GPM-8310提供的外部电流感应器输入端子(EXT1/EXT2)进行量测。自动换档可自定义需要的换档档位,以节省不必要的换档时间浪费。10000笔的内部存储器,可依GPM-8310设置的更新率或使用者自行定义的时间间隔,进行量测资料的储存,以共后续分析之用。

在资料取和储存方面,GPM-8310提供多样的通讯界面RS-232C/ USB device (虚拟COM)/ LAN/ GPIB,使用者可依使用习惯或搭配现有系统界面,来编写程序读取量测结果,无需增加界面购买的成本;USB host可支援GPM-8310的荧幕撷取、内部纪录资料的存取,以及版本更新。对于有外部讯号控制或使用资料纪录器纪录资料的需求,GPM-8310提供可选购的Digital I/O (DA4)界面(需于出厂前加装)可连接外部控制器如PLC或资料纪录器,以符合自动量测或长时间纪录应用




标准附件

安全指南 x 1

电源线 x 1

光盘 x 1 (含完整使用手册及USB驱动)

测试线 GTL-209 x 1, GTL-212 x1

DA4线 GTL-214 (for GPM-8310 with DA4 only)



选购配备

选购01   DA4 (GTL-214 x 1)

注: 选购配备DA4须于出货前工厂内安装



选购附件

GPM-001   Test Fixture (including GTL-210 x2, GTL-213 x1)

GPM-001 (EU)  Test Fixture (including GTL-210 x2, GTL-213 x1)

GTL-209   Test Lead, Banana to Bare-wire, Approx. 1000mm

GTL-210   Test Lead, Banana to Banana, Approx. 1000mm

GTL-212   Test Lead, O-Type to Bare-wire, Approx. 1000mm

GTL-213   Test Lead, O-Type to Banana, Approx. 1000mm

GTL-214   DA4 CableApprox. mm

GTL-232   RS-232C线, 9-pin Female to 9-pin, null modem for computer, 约2000mm
GTL-246   USB线, A-B type, 约1200mm
GTL-248   GPIB线, 约2000mm

GRA-422   机架安装套件,19英寸2U尺寸
